MIB(flowmax)超声波流量计简介:
MIB(flowmax)超声波流量计
技术选型销售热线

电话:041187307760

手机:19969393896

Q Q:3005204928

邮箱:cgwang@dlleader.cn

适用:食品工业,水/废水处理,化学工业和生物工程



MIB是一家集开发,生产,和销售测量仪器和液体介质系统解决方案的公司。该公司旗下的flowmax流体测量仪器,为容积测量定立了标准。

flowmax的产品是18年以上新技术开发经验的结晶,主要应用于食品工业,水/废水处理,化学工业和植物工程。

该产品在不同领域中负有盛名,例如化工,半导体,太阳能电池食品行业及工厂自动化行业。

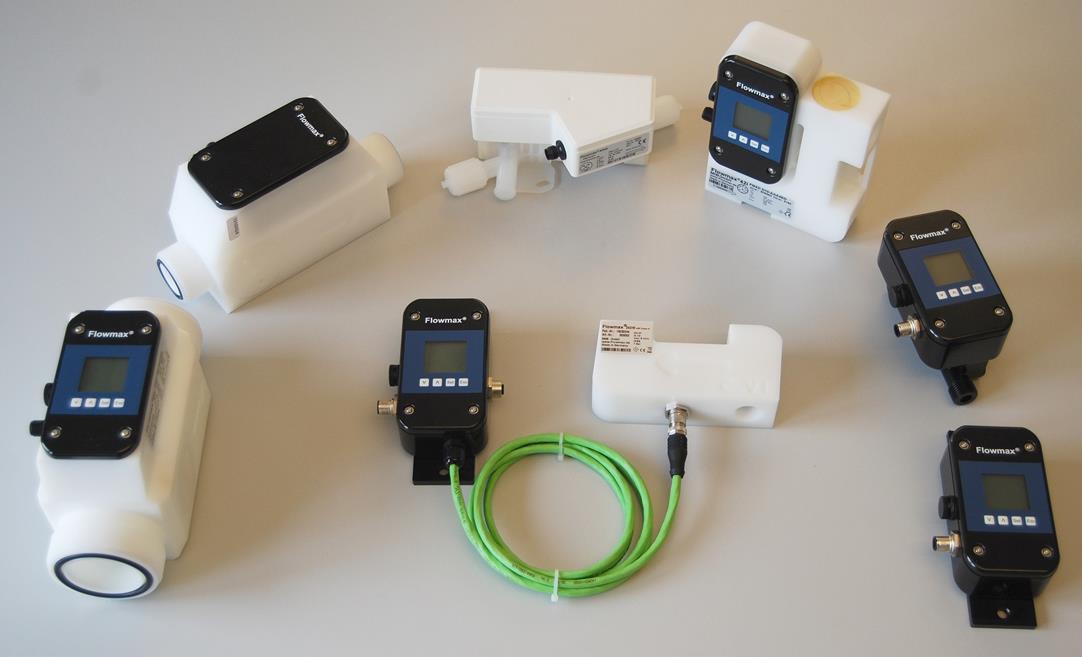

flowmax主要产品全览:flowmax54i、FM400i、Flowmax 42i、Flowmax 44i


不同尺寸,外壳材料,功能,带或者不带显示。

计算液体体积流量的流量计。Flowmax特别适用于具有动态过程的湿工艺设备的自动化。

Flowma无活动部件,绝对没有磨损。 管道设计使得整个几何结构上的死角最小

与介质接触的所有零件均为PFA(新特氟龙)或PVDF,PSU(聚砜),PEHD(聚乙烯)。





flowmax 400i 通道内部,图中无光电传感器

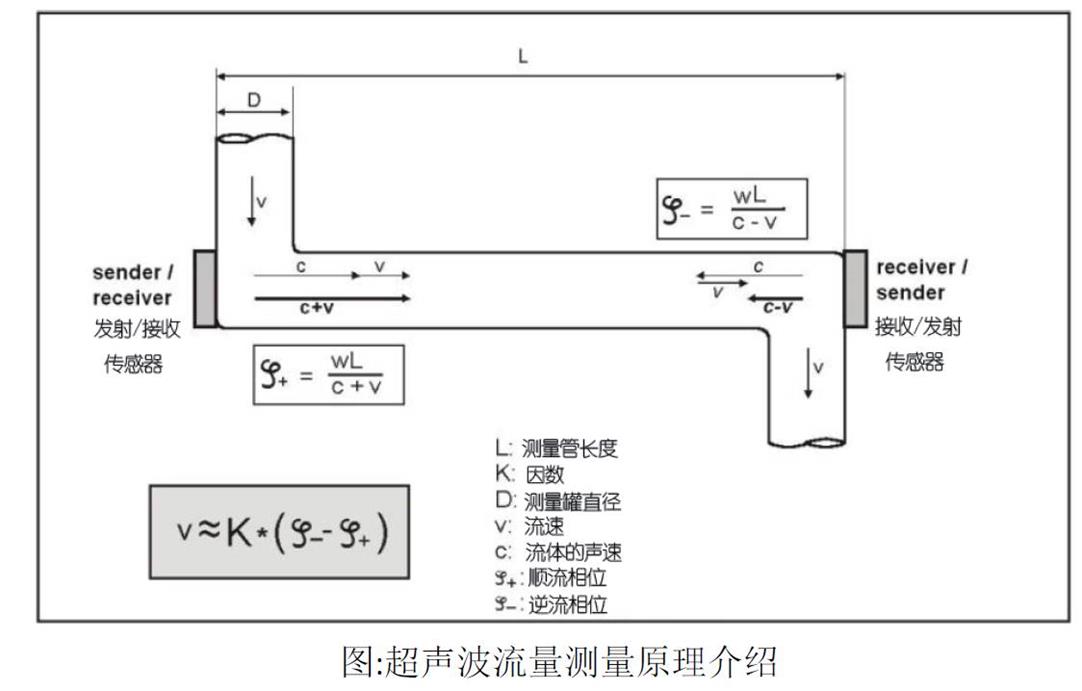

超声波流量计工作原理:

基于相位差原理,管道两头安装电子装置,发射器和接收器,当介质流动,发送和接受的超声波会产生相位差。

逆流比顺流要花费更多的能量,两个传感器相互装在相反的位置,一个发射信号,一个接受超声波信号。

如果介质是静止不动,两个传感器接收的超声波信号都是相同的相位,没有相位差。

介质流动就会产生相移,逆流和顺流测量的相位是不同的。这个相位差和流速直接成比例的。流速和管道的尺寸就可以用来确定流量了。

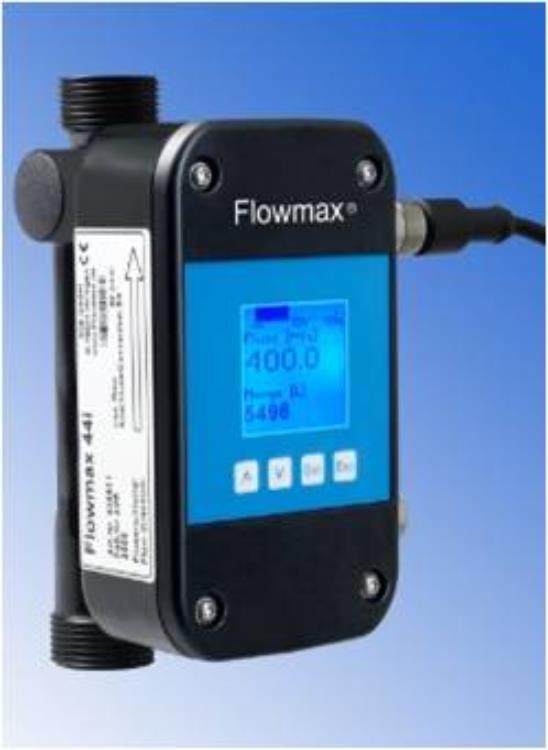

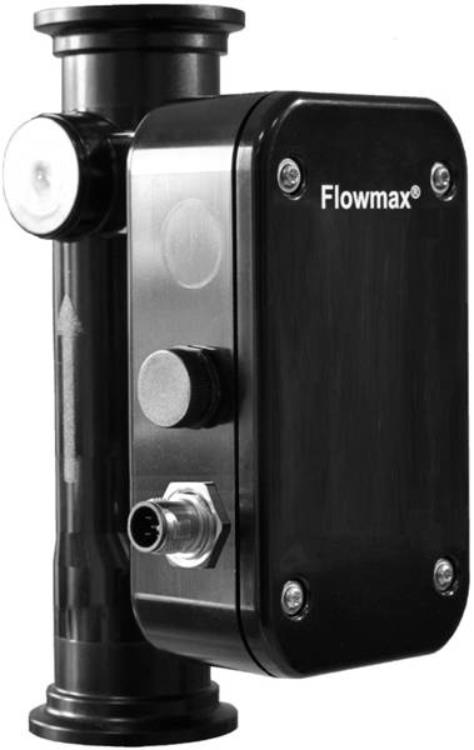

Flowmax 44i PPSU


44i 01.jpg44i 02.jpg

DN 10; 0,3 - 21 l/min

DN 15; 0,9 - 36 l/min

DN 20; 3,5 - 60 l/min

DN 25; 5,0 - 240 l/min

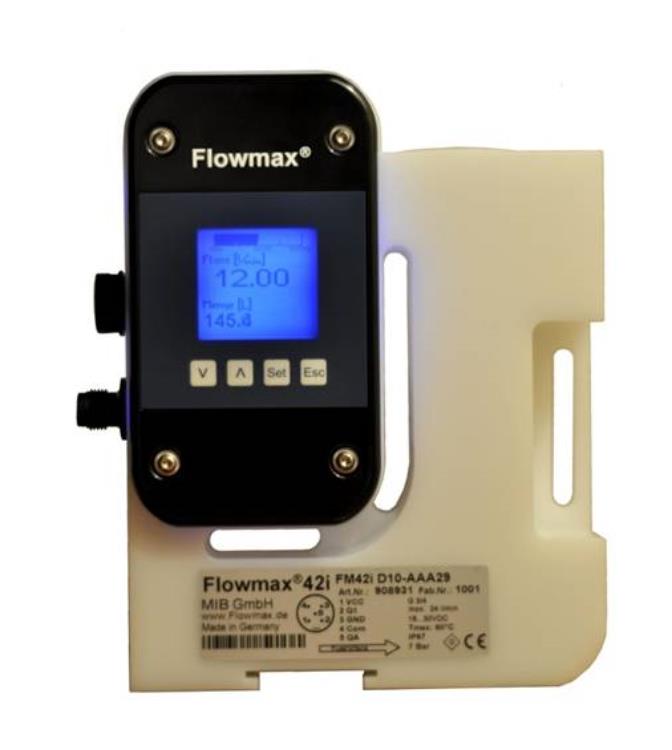

Flowmax 42i PEHD,PP

42i 02.jpg


DN 05; 0,024 - 3,0 l/min

DN 07; 0,09 - 6,0 l/min

DN 10; 0,3 - 24 l/min

DN 15; 0,9 - 60 l/min



Flowmax 242i, PP (life science single use生命科学 单独使用)



DN 05; 0,024 - 3,0 l/min

DN 07; 0,09 - 6,0 l/min

DN 10; 0,3 - 24 l/min


Flowmax 242i Bio-Pharma (single use) market生物制药市场

小尺寸, FM 242i 聚丙烯, VI, DN 5 - 10, FDA认证材料

适用于在线超声波流量计的最大流量范围

流量范围从1升/小时最大到1.440升/小时(所有通径)

低的压力损失

紧凑型流量计设计、身体和电子器件分体设计距离2m。模拟-数字-通信信号

超声波运行时间输出,用于介质分析

高速测量4ms进行完整的流量计算

批量低至0.5秒,用于完整步骤(需要快速阀和PLC)

所有相关的参数,都可以通过带有真实文本的手持设备,进行编程

实际测量精度< 1%,并对每个流量计进行数据记录

基本阀体,清洁和双重包装交货

实际校准数据提供在电子狗中。在使用前,电子部件会检查带电子狗的传感器的兼容性

这个解决方案是独特的。

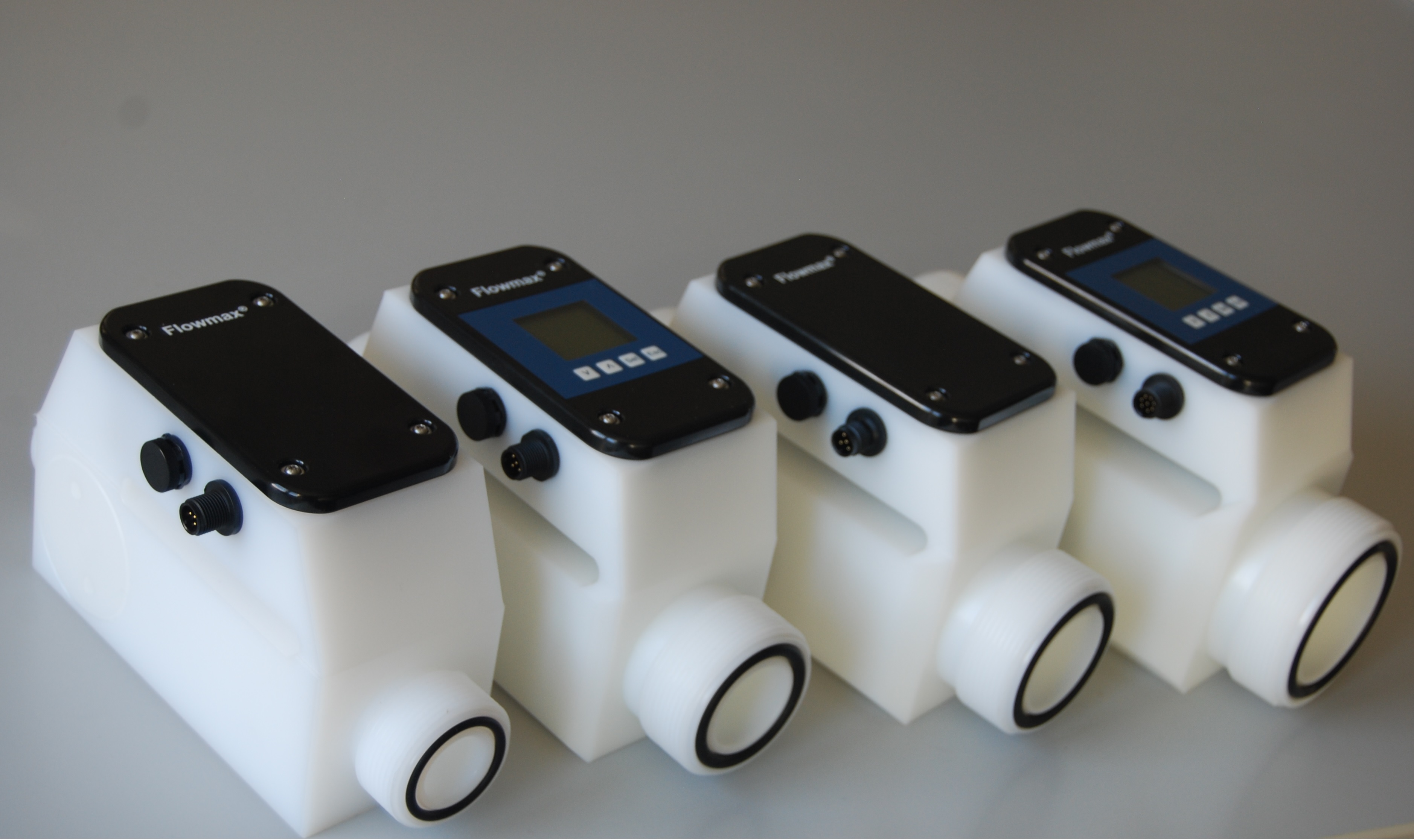

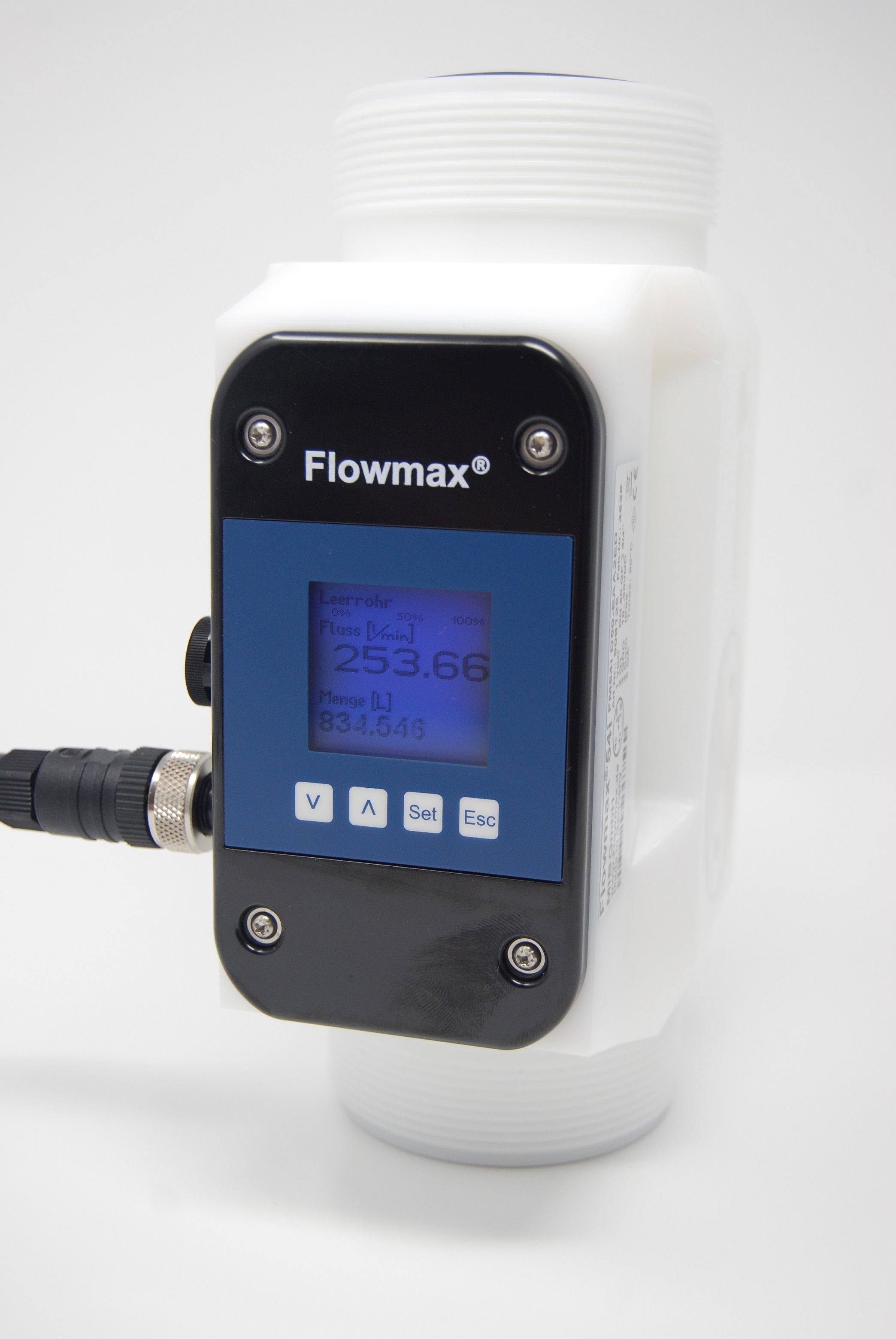

Flowmax 54i PEHD

54i PEHD.jpg


DN 32;  6,0 - 300 l/min

DN 40; 24,0 - 500 l/min

DN 50; 45,0 - 900 l/min


Flowmax 400i PFA

400i PFA.jpg

DN 07; (0,03) 0,09 - 6,0 l/min

DN 10; 0,3 - 24 l/min

DN 15; 0,9 - 60 l/min

DN 20; 1,2 - 120 l/min


Flowmax 400i and Flowmax 54i  半导体市场

•小尺寸, FM 400i PFA, DN 7 – 20

大尺寸DN 25 – 50 特氟龙(PEHD 500),Georg Fischer union thread

•最大流量范围,在线超声波流量计,在HP惠普行业

•流量范围:1 l/h up - 54.000 l/h (各种尺寸)

•进出口在同一轴线上,管道无错位现象

•低压力损失

•紧凑型流量计设计,一体化,模拟-数字-通信信号

•超声波运行时间输出,用于介质分析

•高速测量4ms进行完整的流量计算

•批量低至0.5秒,用于完整步骤(需要快速阀和PLC)

•所有相关的参数,都可以通过带有真实文本的手持设备,进行编程

•最好的EMV解决方案

•防爆EEX Zone 2(EEX 1区正在设计,明年会有)FM 42i

•实际测量精度< 1%,

•每个流量计的实际校准数据文件




材料PE-HD:高密度聚乙烯high density polyethylene:最大只有50摄氏度,不能再多了。否则材料结构就会变形。温度是0-50摄氏度。

Flowmax 42i ,PE-HD光伏行业,不会花费很多钱(特氟龙材料也很好,但是只是用于介质很热和腐蚀性的情况)

大部分时间,光伏行业温度是22摄氏度,价格还好。


特氟龙材料非常好,可以用于腐蚀性材料,目前MIB的flowmax可以达到125摄氏度,但是在测试中也可以到达130,150摄氏度。特氟龙温度可以到400摄氏度。

Flowmax 400i 特氟龙材料



MIB(flowmax)的产品优点:


来自MIB产品研发部门的介绍:

管道里面是空的,没有可移动部件,不会堵塞。

如果用涡轮流量计,里面有涡轮,会堵住介质。

可以看到完全的塑料管道内部,哪里有颗粒都看得到。也许客户已经填充了一些颗粒进去,就在那里,如果使用涡轮流量计,涡轮流量计坏了,里面的涡轮就会堵塞管道,然后必须停止生产。

但是我们超声波流量计里面是空的,介质正常流动,即使坏了,没有流量信号传给设备,但是生产线还是可以工作,而且还有其他设备的信号,没有必要立刻停止机器,因为没有任何部件会进入流体和生产过程。

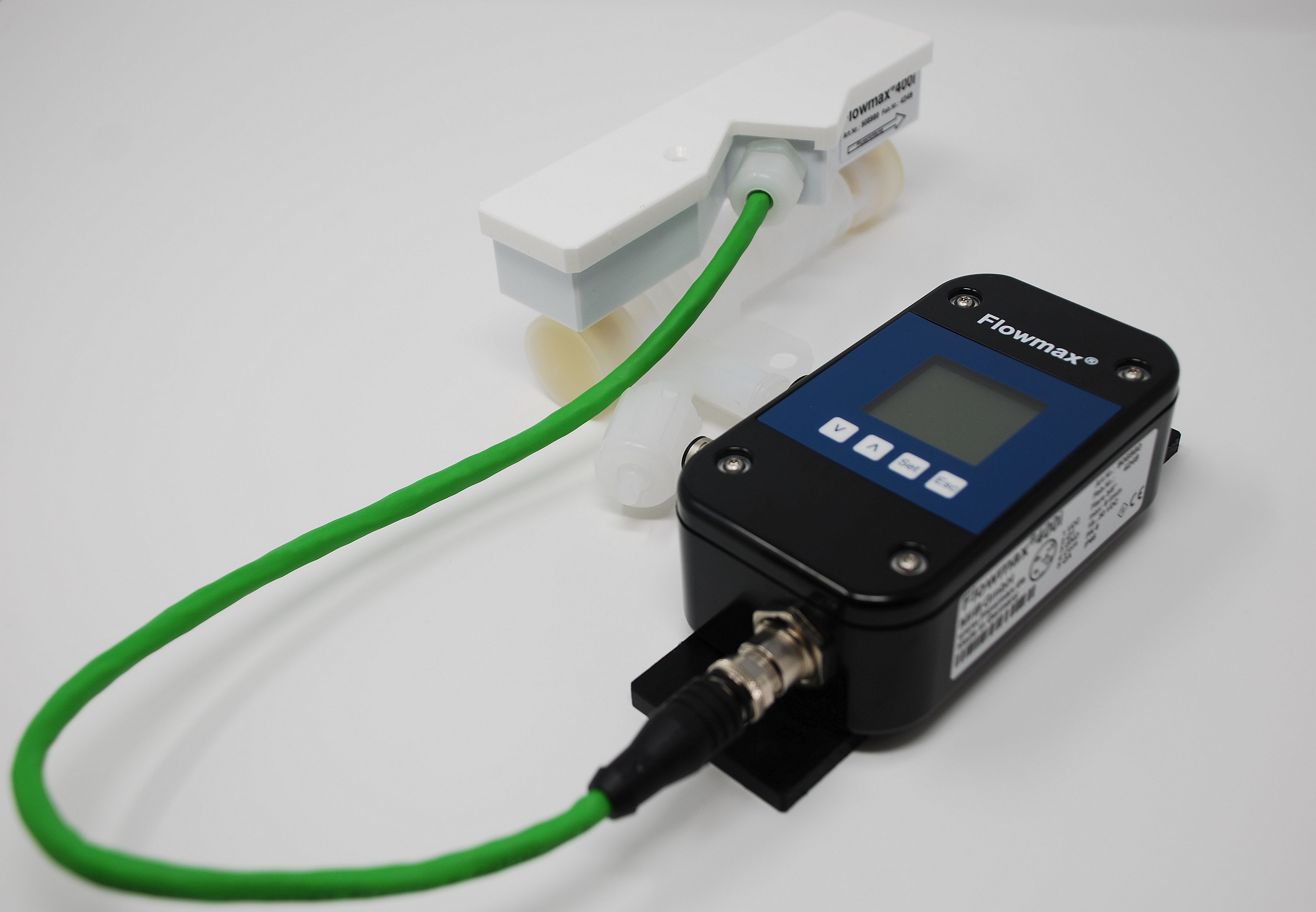

Flowmax 400i PFA


flowmax400i PFA.jpg


•如果需要显示,对于温度高于60°C和/或占用空间小的情况,请使用单分体版本

•所有介质接触部件都是在洁净室,在注塑过程中, PFA颗粒做成,在HP条件下。 •DN 07; (0,03) 0,09 - 6,0 l/min; DN 10; 0,3 - 24 l/min; DN 15; 0,9 - 60 l/min; DN 20; 1,2 - 120 l/min.

•最小数量到1l/h连续流量的应用,都安装在现场,HP工业

•隔膜泵,和蠕动挤压泵,出来的振荡液体流量,都能非常好的测量。

•由于信号处理和输出响应时间非常快,与PID控制阀或泵相结合效果非常好。阀门的反应时间达到0.2秒!


Typical flow pattern pumping the liquid with peristaltic pump

用蠕动泵泵送液体,典型流动方式


如果流量计的读数与Flowmax(每秒250个读数)一样快,那么整个流程都会被记录下来,并得到非常出色的处理。这适用于所有带有泵和阀门的过程。



Flowmax 54i PEHD


flowmax54i pehd.jpg


全自由流道、自由管道截面超声波流量计  基准

非常适用于冷却回路、流体和化学供应监控

最小的压降,最大的流量范围覆盖非常大的流量动态

计量高浓度化学液体(动态混合),PID控制,主流量监控

PEHD 500阀体带Georg Fischer union螺纹,PTFE阀体带flare连接 (过程测)

电子部件可以无聚砜盖,然后分胶封装

对于这种公称直径,MIB塑料内置装置是独特的。







Low feed 低进给 with Flowmax 42i, DN 5, medium oil介质:油





Sound velocity measurement. Part of Flowmax (Option)

声音速度测量,可选功能




超声波流量测量特点:

超高纯度水、化学品和泥浆的流量测量

测量管由PEHD或Teflon*制成,外壳防护等级IP65

有或没有集成显示

尺寸DN 25;32;40;50:  流量范围5 - 900 l/min

测量精度和重复性<1%,

非常快的读取流量,从4毫秒,16毫秒后模拟输出改变

介质环境温度0°- +50°C(32°F - 122°F)

最大流体压力可达10bar

总线连接(RS 485 5, Modbus,…);模拟/数字输出,报警输出

集成:空管检测功能

温度传感器不接触介质

超声波运行时间输出用于介质分析
