Nabertherm(纳博热-德国)简介:
Nabertherm(纳博热-德国)
技术选型销售热线

电话:0411-87307760

手机:15382265872

Q Q:703738287

邮箱:lnli@dlleader.cn

适用:陶艺,陶瓷,MIM/CIM,太阳能光伏,实验室和牙科,金属和塑料热处理及表面处理技术,铸造,玻璃加工


关于Nabertherm(纳博热)

60多年的生产实验室和工业用炉经验

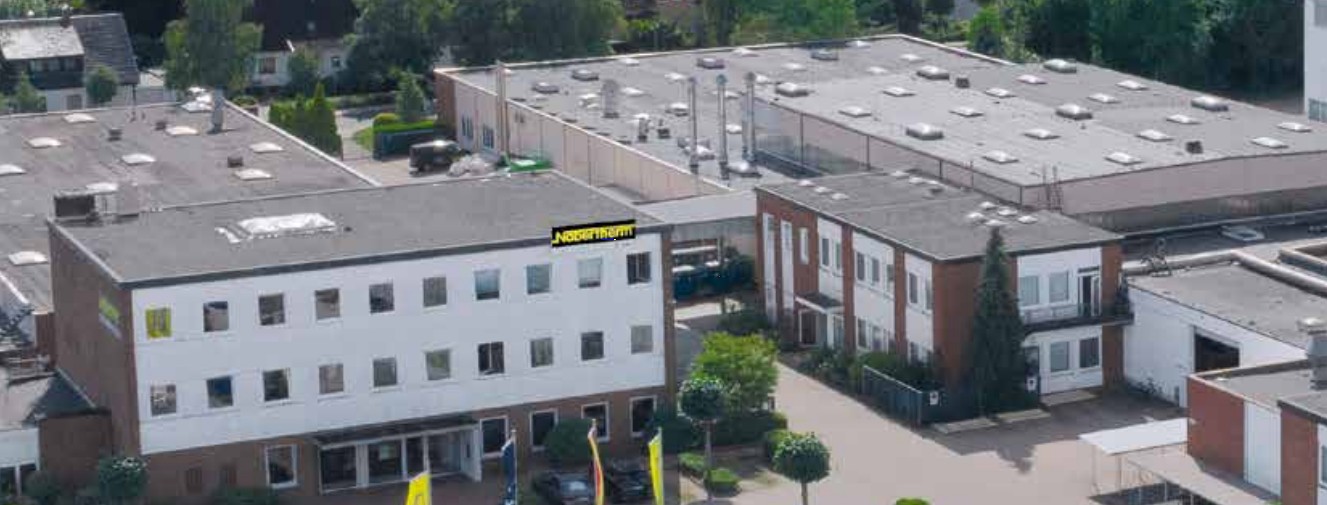

地址位于不莱梅利林塔尔镇-德国制造

全球共计500名员工

来自超过100个国家的15万客户

非常广泛的炉子产品范围

炉子行业最大的研发中心之一

深度制造

为客户量身定做的热加工工厂的项目规划和建设,包括物料处理和装料系统

适应客户需求的创新控制和自动化技术

非常可靠和耐用的炉子系统

客户测试中心提供工艺保障

供应产品主要有Nabertherm干燥箱,Nabertherm空气干燥炉,Nabertherm循环空气炉,Nabertherm马弗炉,Nabertherm管式炉,Nabertherm箱式炉,Nabertherm高温炉,Nabertherm灰吹炉,Nabertherm梯度炉,Nabertherm熔化炉,Nabertherm快烧炉,以及多种定制型号特殊炉型。

干燥箱和循环空气炉,最高温度850

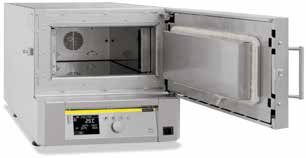

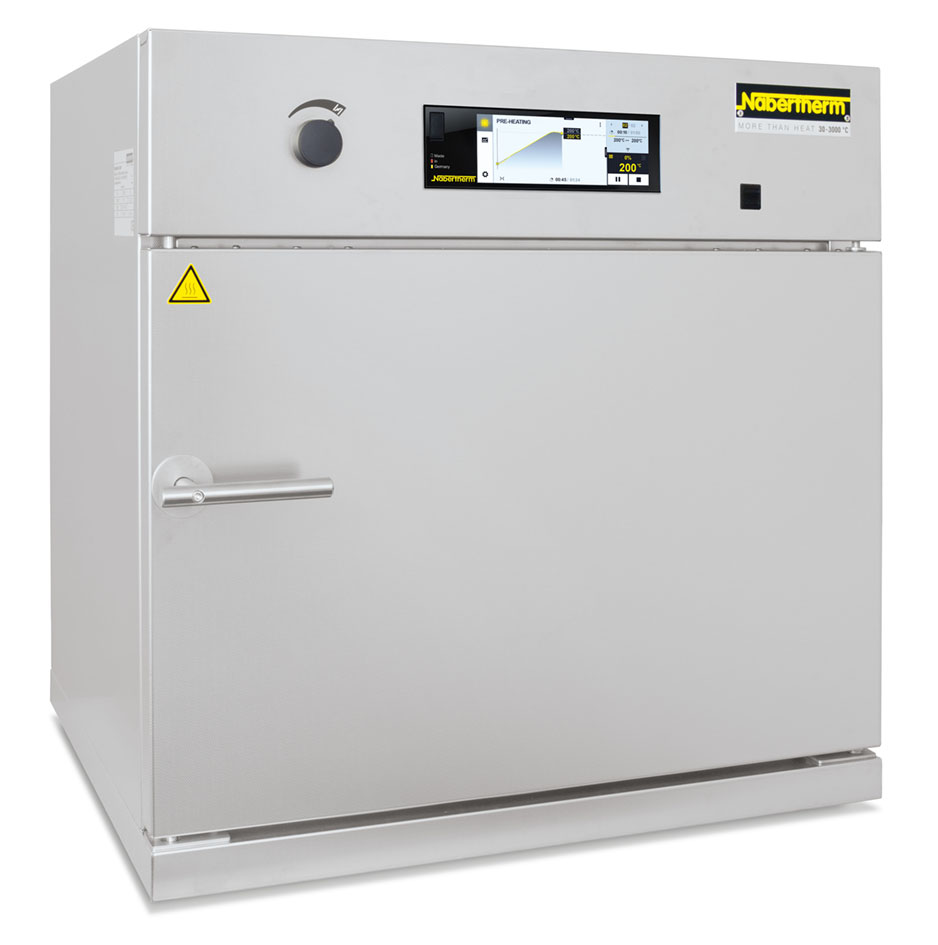

烘箱,最高温度300

Nabertherm带符合 EN 1539 标准安全技术装置的最高温度达300 ℃的烘箱

通过可达300℃的最大工作温度和强制空气循环,干燥箱可以实现非常好的温度均匀性。他们可以用于比如干燥、消毒、热存放等 各种应用。标准炉型确保可从仓库直接供货,Nabertherm且交货时间短。

TR 450型烘干箱.png  TR1050型烘干箱带双翼护门.png

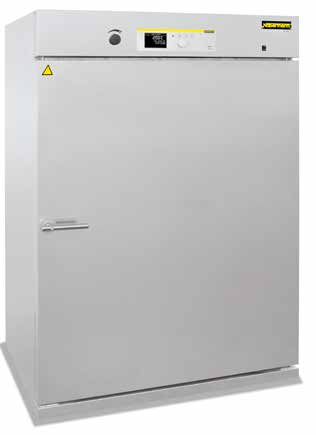

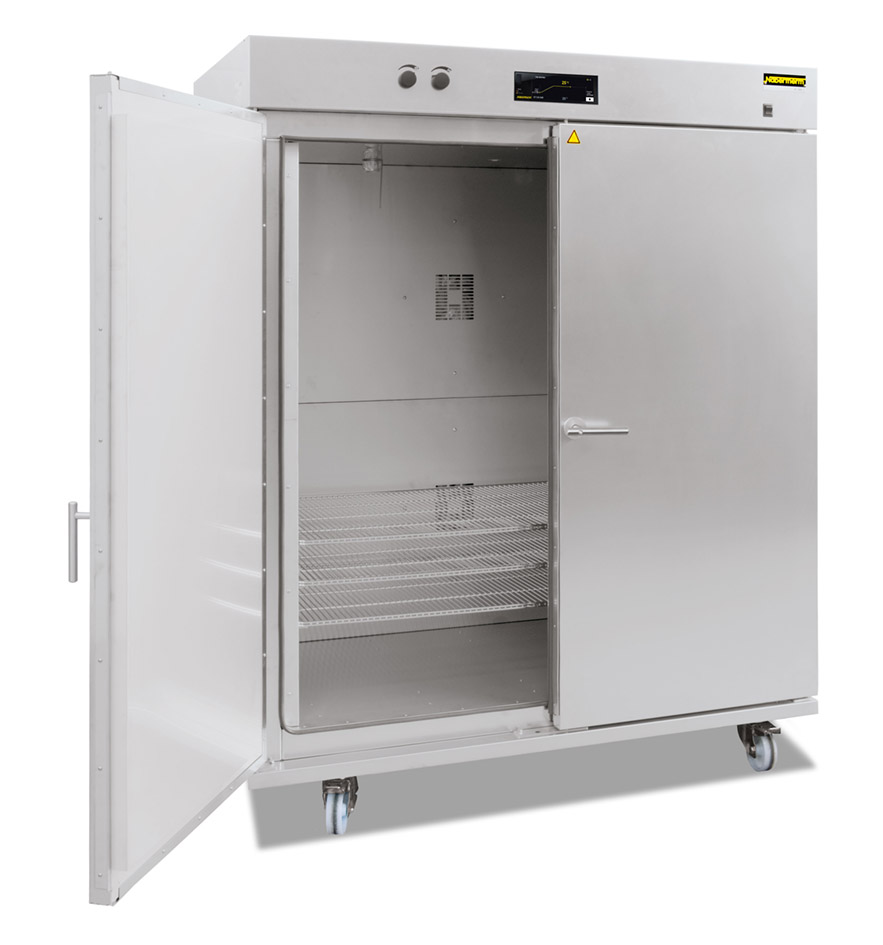

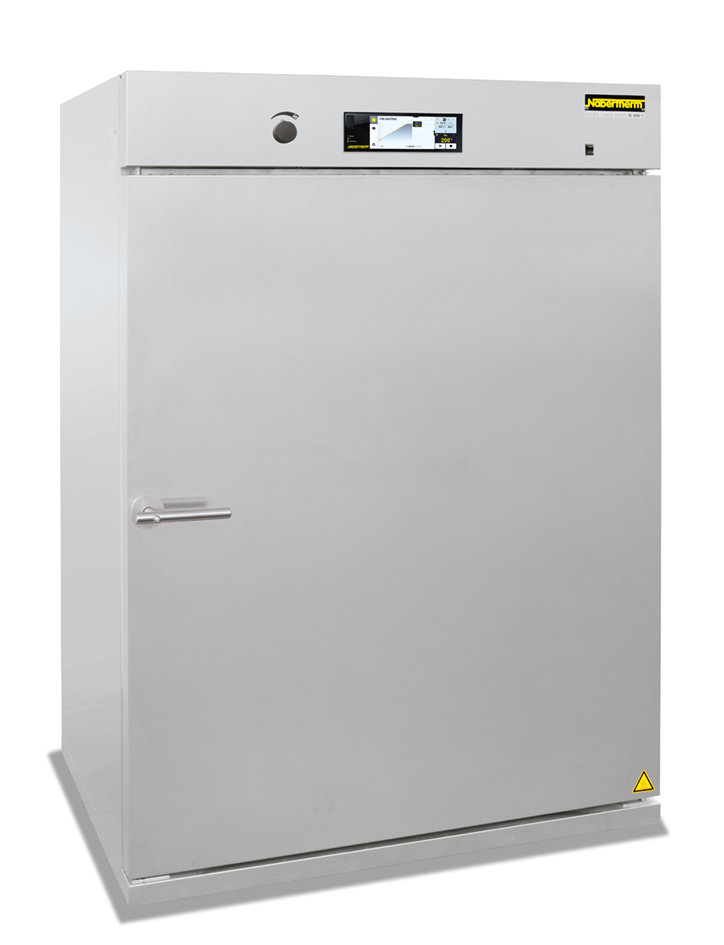

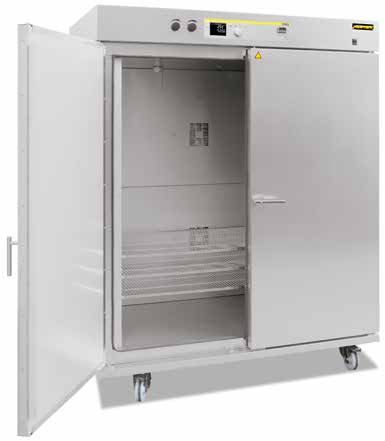

Nabertherm TR450型烘干箱     TR1050型烘干箱带双翼炉门

最高温度300℃

工作温度范围:室温以上+20℃至300℃

TR  30-TR420型烘干箱为台式设计

TR  450-TR1050型烘干箱为立式设计

水平强制空气循环,确保根DIN17052-1的空炉的温度均匀性优于 +/-5℃(排气阀关闭时)

窑炉外壳采用不锈钢材质14016 (DIN)

炉膛采用不锈钢材料,304合金(AISI)/(DIN 材料编号14301),可防锈蚀,便于清洁

通过格形栅板可以多层装载

TR  30-TR240和TR450炉型配有带快速释放装置的大规格、大开口左开式旋转门

TR  420-TR800和TR1050炉型配有带快速释放装置的双翼旋转门

Nabertherm干燥柜TR800和TR1050型配备有运输脚轮

可以在前侧无级调节后壁内的排气

带自诊断系统的PID微处理控制器

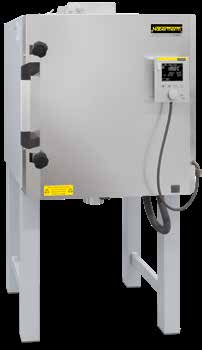

型号TRLS:符合EN 1539标准的安全技术,用于含有溶剂的炉料,温度均匀性可达到的最高值为+/-8 ℃,依照DIN 17052-1,在空的炉膛内(排气盖已关闭)

控制器R7(或C450用于TRLS)

TR 240型烘干箱.png  符合EN1539安全技术的烘箱TR  120  LS,适用于含有液体溶剂 的装载.png

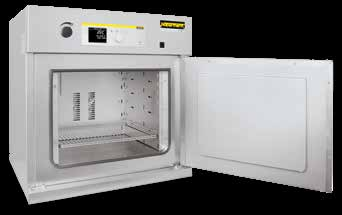

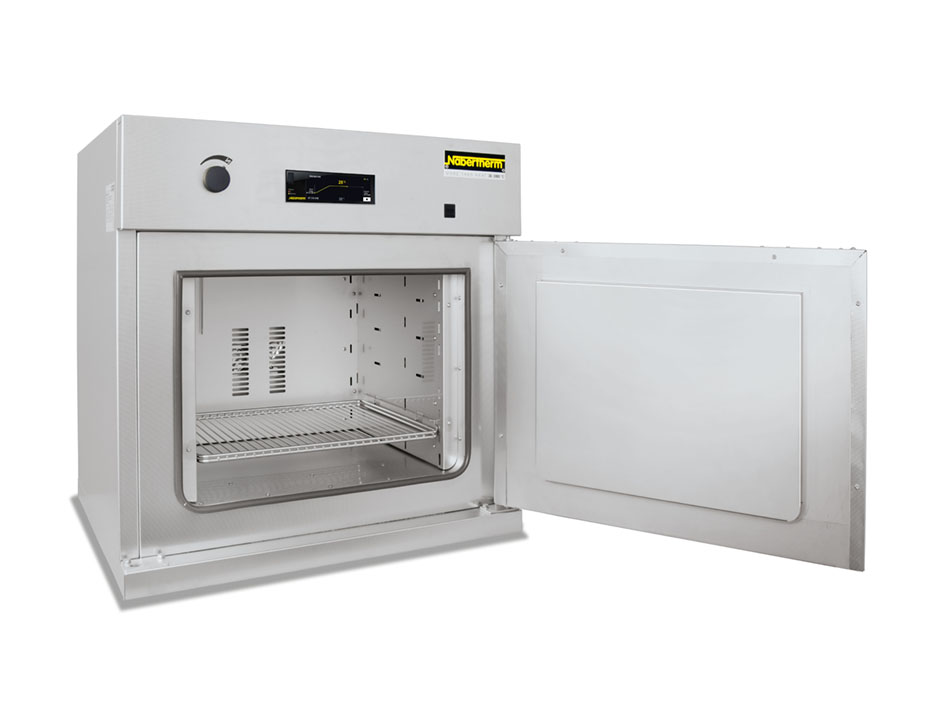

TR240型烘干箱                        TR120LS,适用于含有液体溶剂的装载

·    过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    空气循环风扇的无级变速控制

·    物料视窗

·    带有可移动的额外的网格板和插槽

·    侧面进气装置

·    电动旋转装置(相关的样品架将根据装料定制)

·    排气管 DN80

·    用于TR 240 -TR 450型的运输脚轮

·    质量要求的拓展方式,符合AMS2750E或FDA

三图一组01.png  三图一组02.png  三图一组03.png

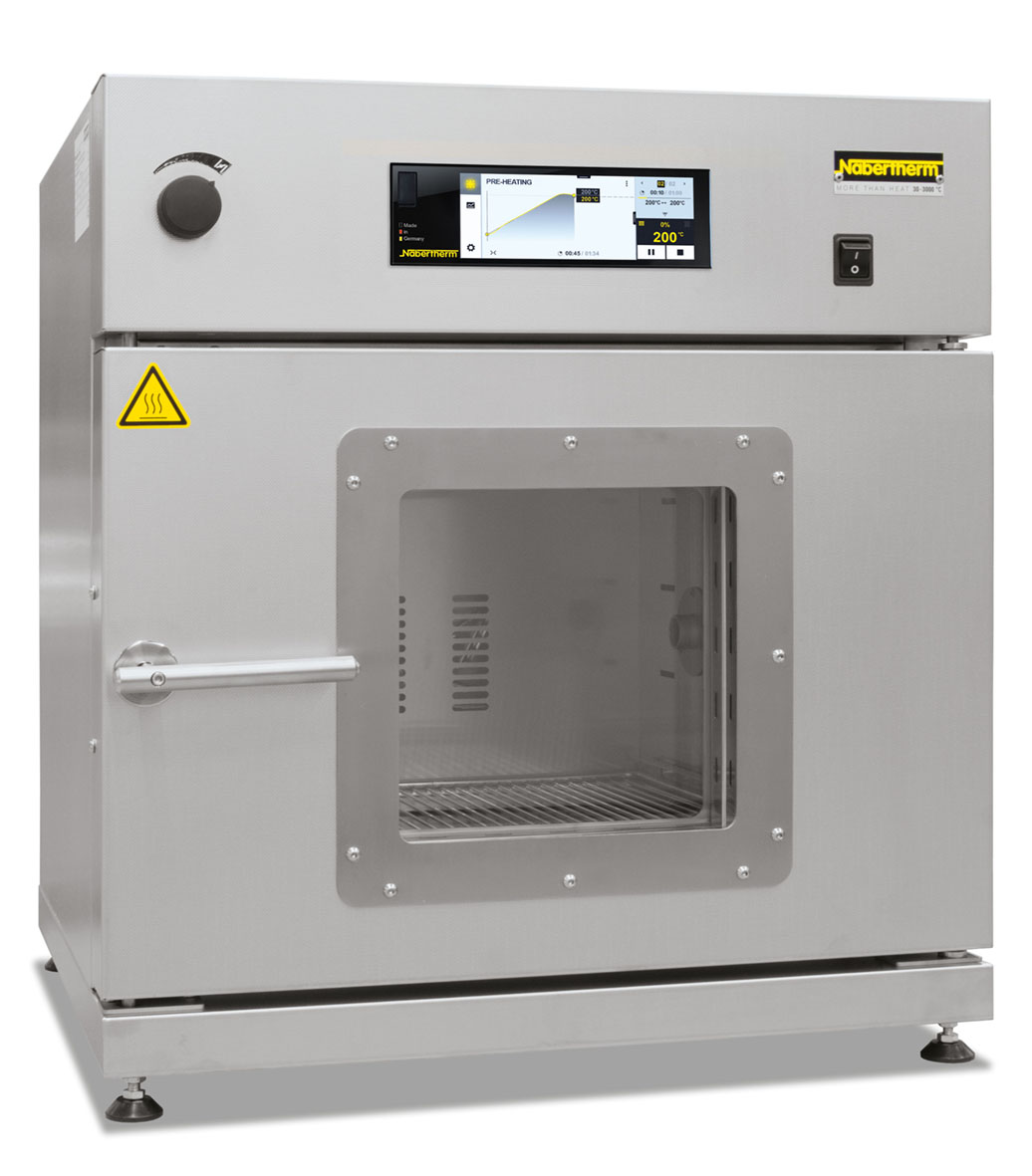

TR60型烘干箱,带视窗     可拔出的格形栅板     电动旋转装置作为附加配置

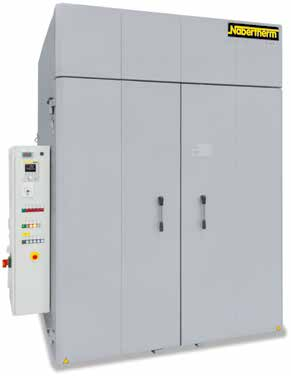

Nabertherm箱式干燥器,最高温度260

KTR系列箱式干燥器可用于对批料进行各种干燥加工和热处理,Nabertherm应用温度最高可达260℃。因为空气循环装置功率强大,因此Nabertherm在有效 空间内可以达到箱式干燥器的温度均匀性。广泛的配件供应范围确保能够根据不同的工艺要求量身定制合适的Nabertherm箱式干燥器。

KTR4500型箱式干燥器.png  带装料车KTR1500型箱式干燥器.png

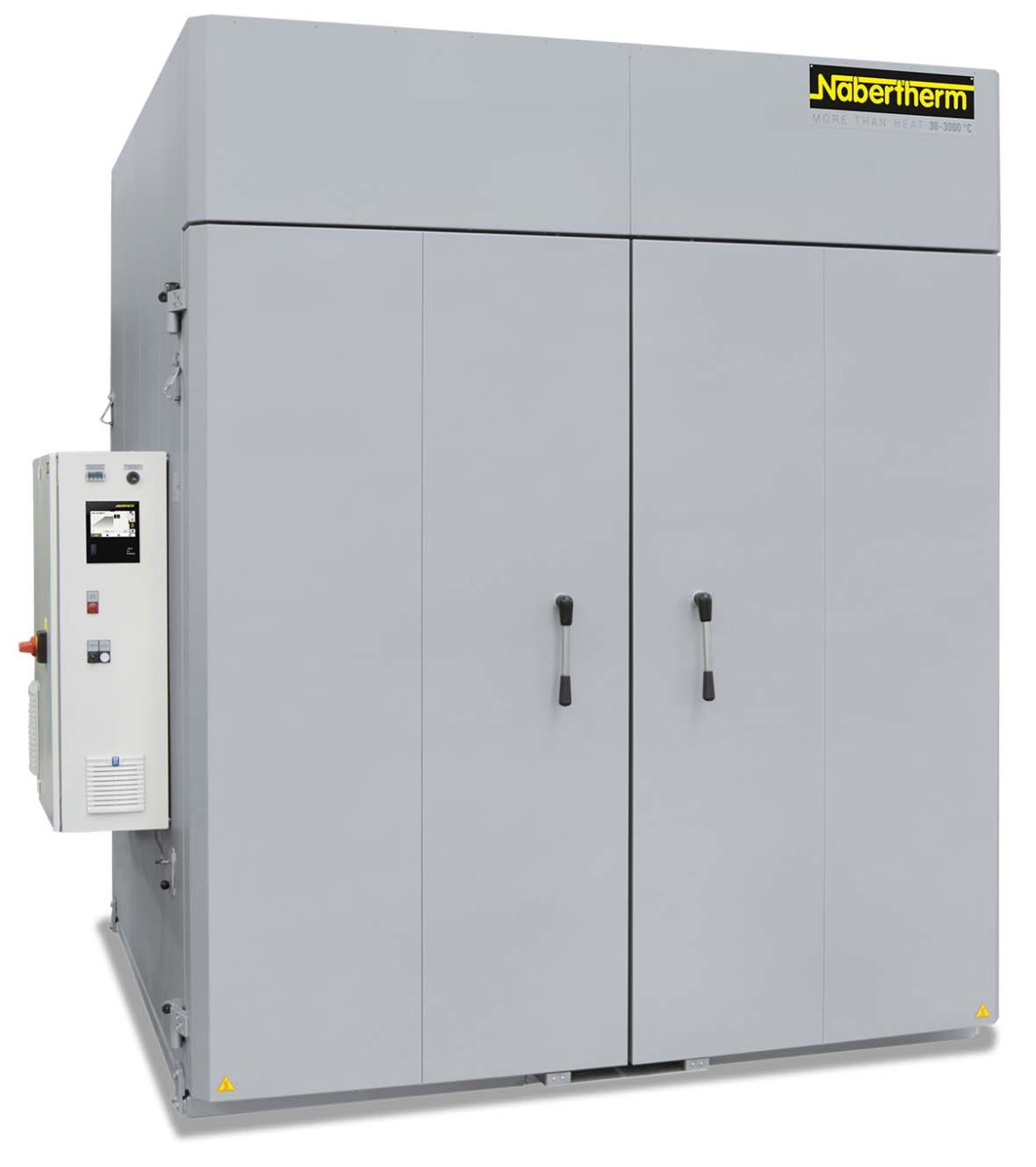

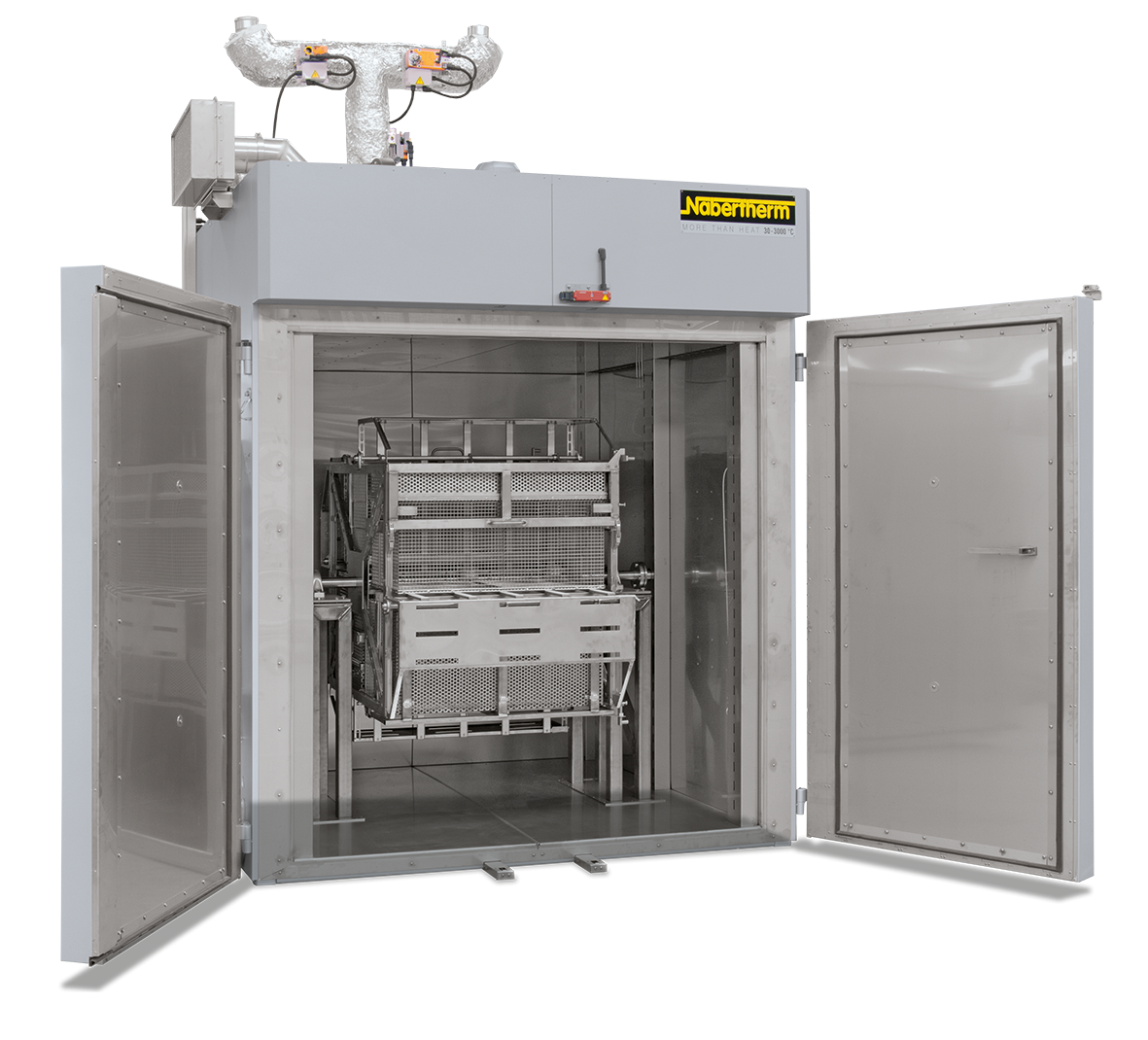

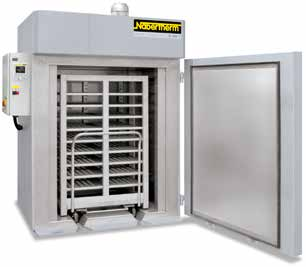

KTR4500型箱式干燥器             带装料车的  KTR1500型箱式干燥器

·    最高温度260℃

·    电加热(通过配有内置铬钢加热体的加热器)或气加热(将热空气吹 入进气装置进行直接或间接气体加热)

·    符合DIN17052-1 的最佳温度均匀性,最高可达+/-3℃ (对于不带驶入痕迹的型式)

·    通过高档矿棉隔热材料,这样便使得外壁温度小于环境温度加上25℃ ·高气体交换率,确保了快速干燥过程

·    KTR2300以上炉型配有双翼门

·    Nabertherm带有可手动复位并用于符合EN  60519-2 标准的热防护等级2的温度选择限制器,用于保护干燥箱和货品

·    包括底部隔热材料

·    控制器B400(5个程序,每个程序有4个程序段),替代规格的控制器

·    Nabertherm供装料车平地驶入的驶入通道

·    借助装料叉车给炉子装料的底座

·    在后部的额外的门,用于从两侧装料或作为闸门炉使用

·    带手动或自动控制排气盖的鼓风系统用于快速冷却

·    排气气门的程序控制开关

·    循环气流可调,推荐用于轻型或敏感型批料的工艺

·    视窗和炉腔照明装置

·    带或不带货架系统的装料车

·    通过VCD软件包对工艺进行控制和记录,或利用纳博热控制中心NCC进行监控

三图一组A.png  三图一组C.png  三图一组B.png

带密封座的驶入轨道     可以在辊子上插入底板     插板可取出的装料车

空气循环箱式炉,最高温度850

Nabertherm这种传统的空气循环箱式炉具有温度均匀性良好的显著特性。Nabertherm该炉型特别适于退火、晶化、预热、硬化等操作,但也可用于多种工具 制造工艺。由于采用模块化构造,空气循环炉可以通过各种配件进行优化调整,以适应具体的作业要求。

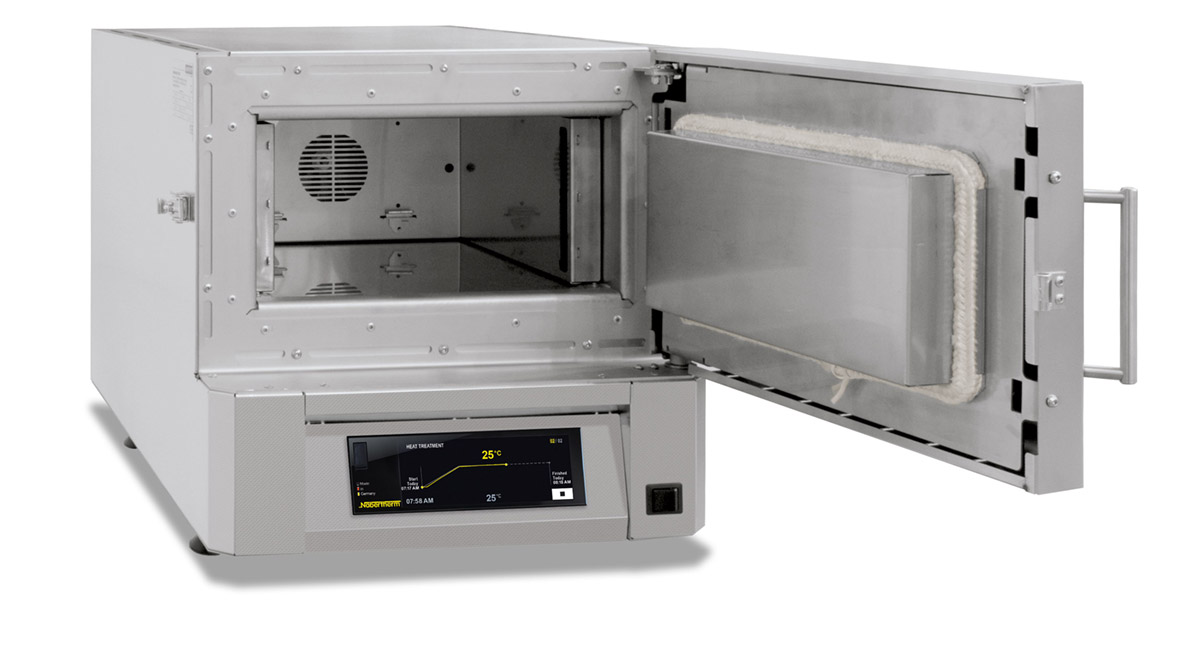

台式NAT15/65型空气循环箱式炉

·    最高温度450℃、650℃或850℃

·    Nabertherm借助不锈钢空气挡板,水平空气循环可以达到最佳的温度分布

·    左开式转动炉门

·    在空炉工作空间内符合 DIN 17052-1的最佳温度均匀性,最高可达 +/- 4℃(NAT15/65和NAT30/85最高可达+/- 5℃)

·    供货范围内还包括一个层板以及用于另外两个插板的导轨(NAT 15/65和NAT30/85型无层板)

·    Nabertherm供货范围还包括底部支架,NAT 15/65和NAT30/85 为台式型号

·    控制器B400/C410(5个程序,每个程序具有4个程序段)

·    符合DIN 17052-1 的最佳温度均匀性,空炉工作空间内最高可达+/- 3℃

·    用于烘干的进气和排气阀

·    可控风扇用于辅助冷却

·    手动升降门(适用于炉型NA  120/)

·    气动升降门

·    循环气流可调,推荐用于轻型或敏感型批料的工艺

·    额外插板

·    供气箱用于不同的装料方法

·    装料系统,用于简化装料的电动滚动传送装置

·    物料控制包含物料热电偶的工艺记录

三个一组01.png  三个一组02.png  三个一组03.png

热电偶导管                         层板                                      炉腔内设有滚动传送装置

马弗炉,最高温度1400

马弗炉,最高温度1200

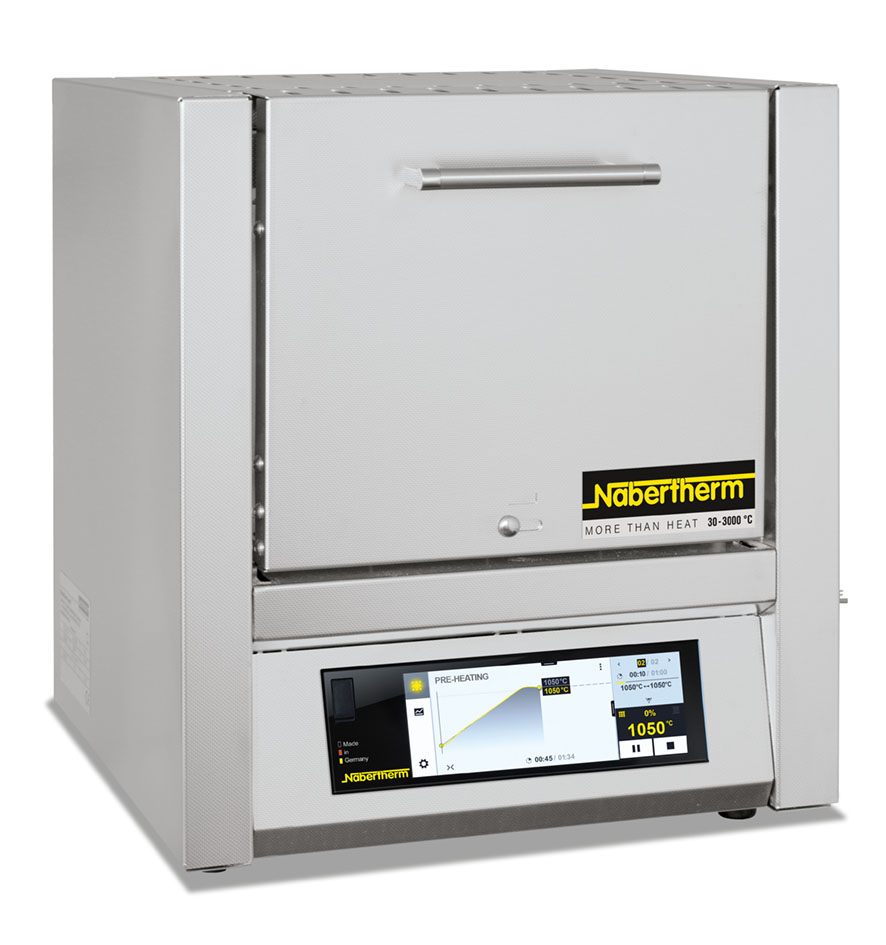

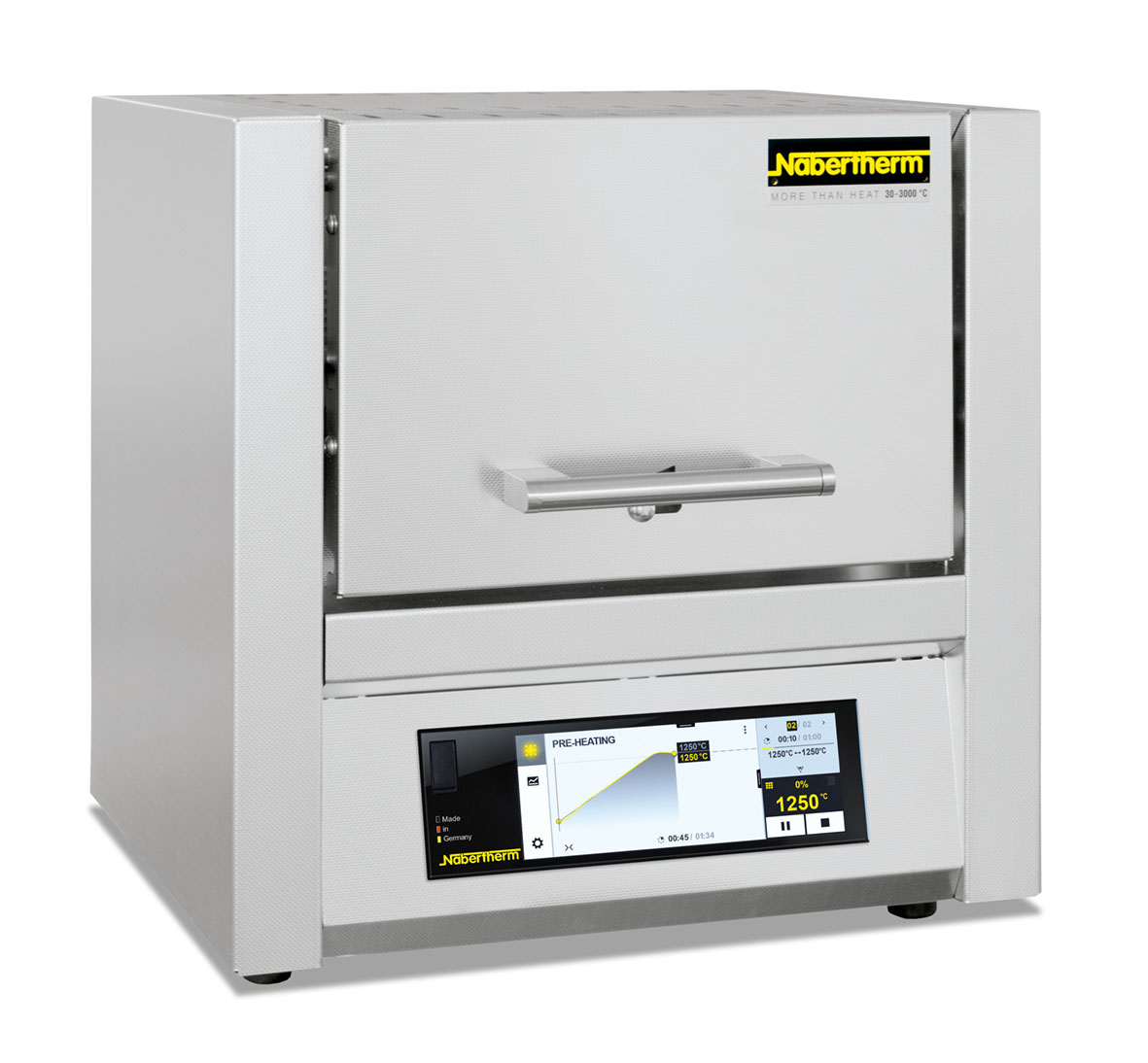

Nabertherm L1/12-LT40/12系列的马弗炉适用于实验室日常应用,Nabertherm多年来已赢得广泛认可。出色的焙烧效果、现代化的外型设计及高度的可靠是此类马弗炉的突出特色。您可以为Nabertherm马弗炉免费选配外开或上开式炉门。

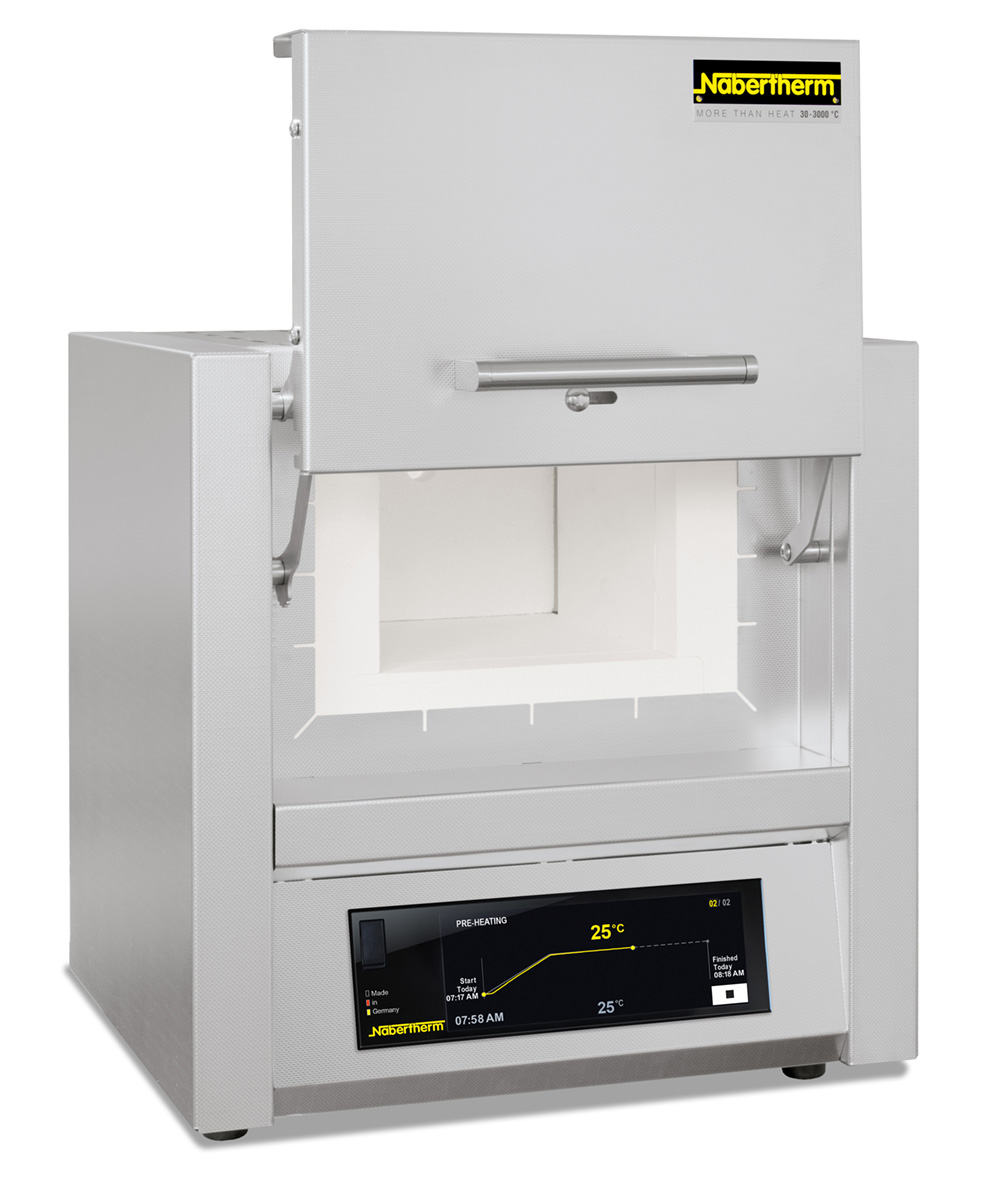

LT5-12型马弗炉,配备升降门.png  L3-11型马弗炉,配备翻盖门.png

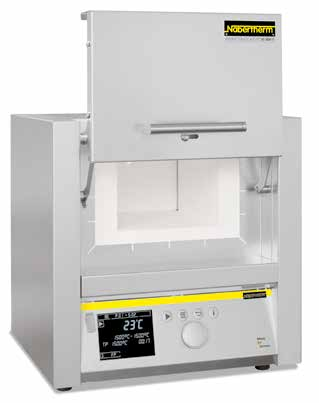

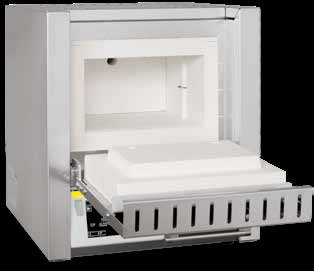

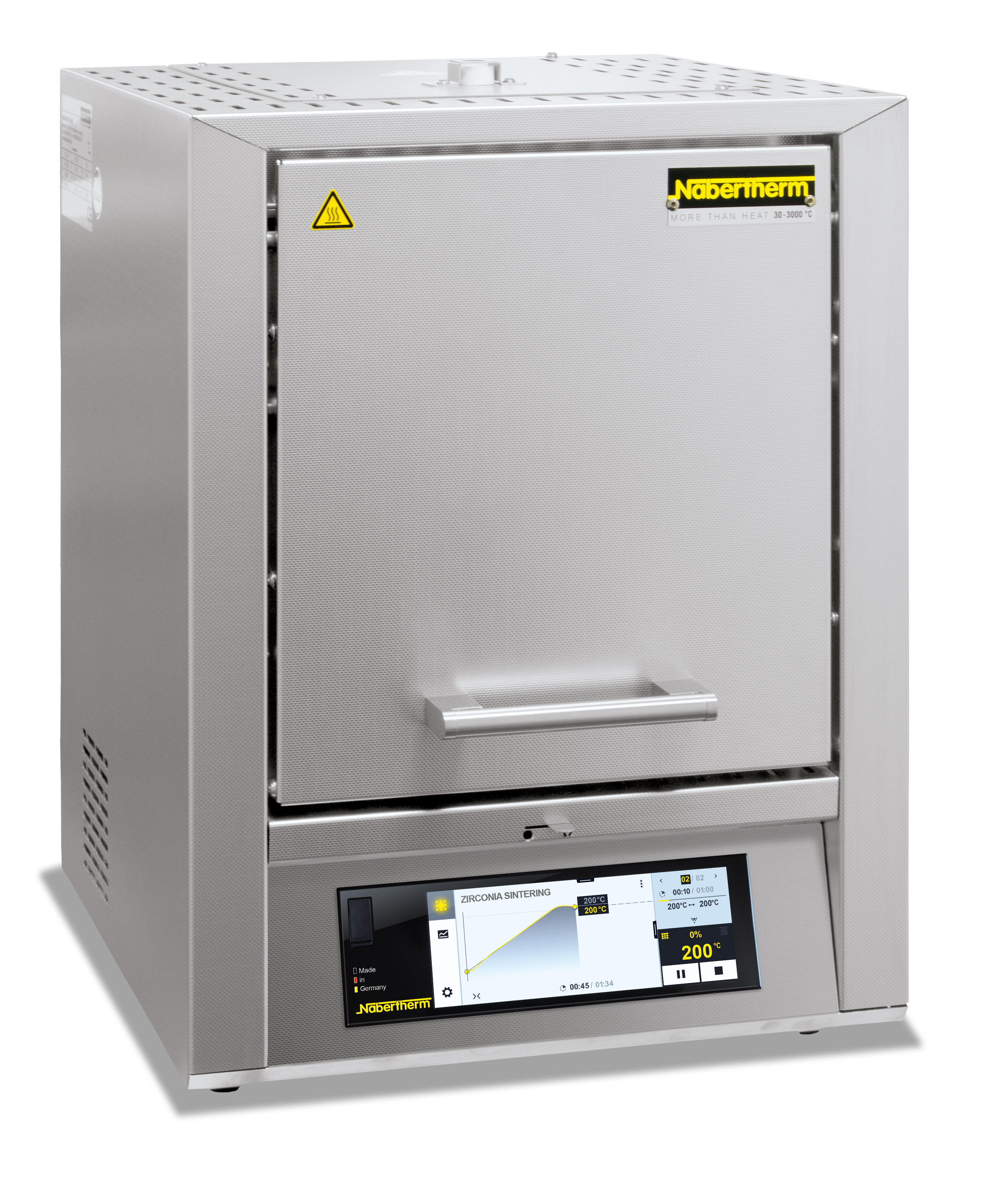

LT5/12型马弗炉,配备升降门         L3/11型马弗炉,配备翻盖门

标准规格

·    最高温度1100℃或1200℃

·    Nabertherm通过陶瓷加热板双面加热(L24/11-LT40/12型马弗炉可三面加热)提供最佳的温度均匀性

·    在温度高于800℃,空气进气阀关闭的情况下,根据DIN17052-1,在空炉的工作空间内,温度均匀性为+/-5K

·    N型(1100℃)或S型(1200  ℃)热电偶

·    陶瓷加热板内嵌加热丝,易于维护和更换

·    炉门可免费选配外开式炉门(L)(可用于工件摆放),或上开式炉门 (LT)(灼热面背离操作者)

·    炉门上设有可调进气口(参见图示)

·    Nabertherm炉后壁设有排气口

·    控制器B410(5个程序,每个程序有4个程序段)或R7用于L1/12,替代 规格的控制器

额外配置

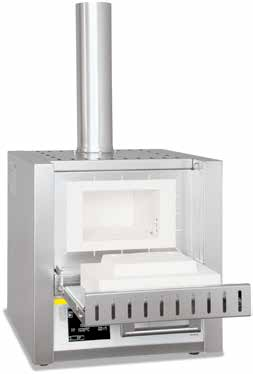

·    排气烟囱,配备排风扇或催化器(不适用L1和L15)

·    过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口(不能与排气烟囱,带风扇的排气烟囱或催化器组合使用),不气密

·    Nabertherm手动或自动配气系统

·    热电偶孔位于后墙或在炉门上

带排风扇的排气烟囱.png  可无级调整的进气滑阀.png  气体供应系统,用于不可燃的保护气体 或反应气体.png

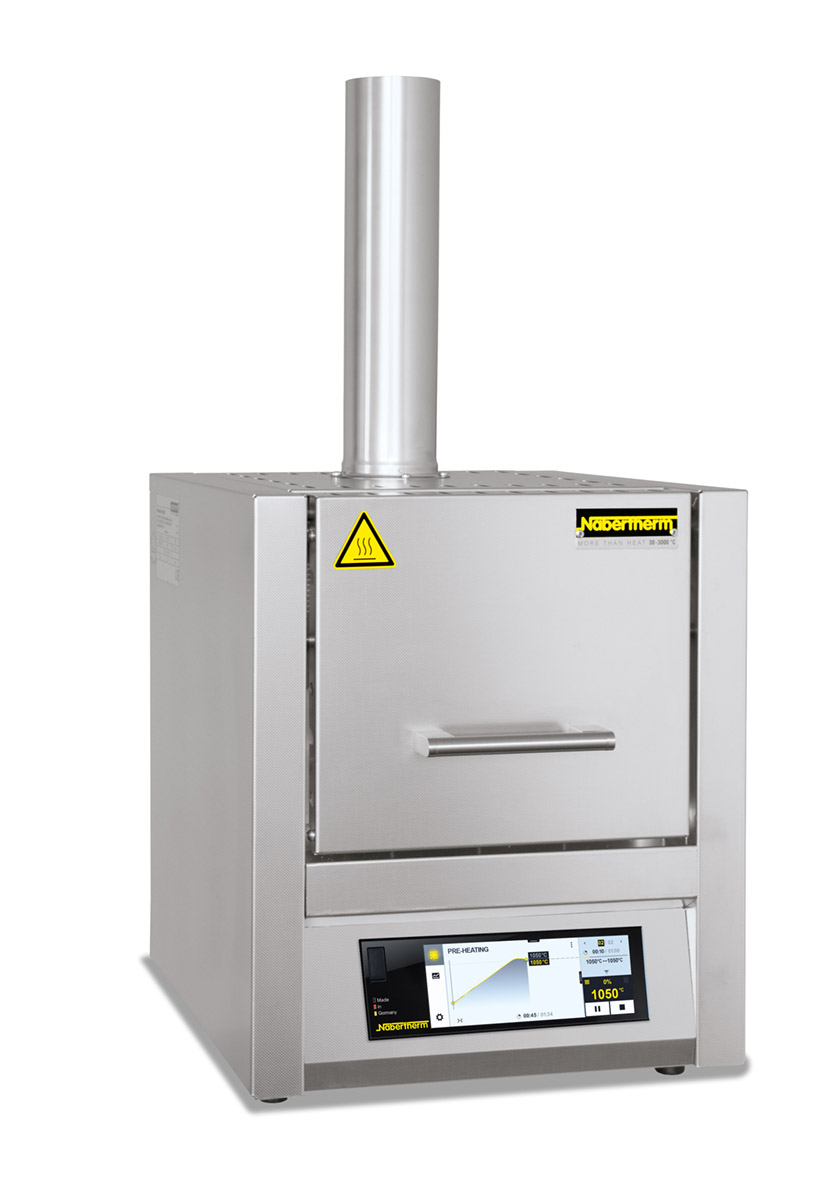

带排风扇的排气烟囱   可无级调整的进气滑阀   气体供应系统,用于不可燃保护或反应气体

经济型马弗炉,最高温度1100

凭借其引人注目的超值性价比和快速加热特性,Nabertherm紧凑型马弗炉获得广泛的实验室应用。Nabertherm双层不锈钢炉壳、紧凑轻巧的结构及内置于石英管的加热元件确保设备的可靠质量。

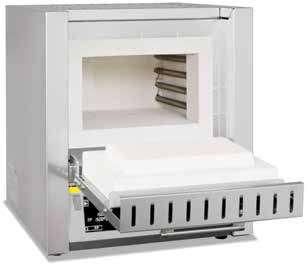

LE6/11型马弗炉

标准规格

·    Nabertherm最高温度1100℃

·    两面加热,加热元件置于石英管内进行保护

·    加热速度快

·    加热元件和保温材料易于更换

·    外壳采用工业级质量的粉末涂层

·    外开式炉门可用于工件摆放

·    炉后壁设有排气口

·    设计紧凑,结构轻巧

·    控制器安装在炉门下方可以节省空间

·    控制器R7

额外配置

·    Nabertherm排气烟囱,配备排风扇或催化器(不适用LE  1)

带砖隔热层的马弗炉,最高温度1300

Nabertherm加热元件安装在支撑管上,并可于炉膛中自由辐射热量,因此马弗炉所需加热时间极短。此外,坚固的保温结构由轻质耐火砖构成, 可实现最高1300℃的设备工作温度。如需提高工作温度,此类马弗炉可替代通用的L(T)/12炉型。


L9/13型马弗炉配备翻盖门

标准规格

·    最高温度1300℃

·    双面加热

·    安装在支承管上的加热元件自由辐射热量,使用寿命长久

·    炉腔具备坚固的多层轻质耐火砖保温结构

·    炉门可免费选配外开式炉门(L)(可用于工件摆放),或上开式炉门 (LT)(灼热面背离操作者)

·    炉门上设有可调进气口 ·  炉后壁设有排气口

·    Nabertherm控制器B410(5个程序,每个程序有4个程序段),替代规格的控制器

额外配置

·    Nabertherm排气烟囱,配备排风扇或催化器

·   Nabertherm 过温保护限制器,根据EN60519-2标准热力保护级别2调节断开温度,以防止窑炉和工件超温

·  用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口(不能与 排气烟囱,带风扇的排气烟囱或催化器组合使用),不气密

·    手动或自动配气系统

·    热电偶孔位于后墙或在炉门上

LT5-13型马弗炉,配备升降门.png  炉腔具备高级轻质耐火砖保温结构.png  过温保护限制器示例.png

LT5/13型马弗炉      炉腔具备高级轻质耐火砖保温结构       过温保护限制器示例

马弗炉,最高温度1400

该型号系列产品具有出色的加工工艺,先进的精美设计和高可靠性。由于加热元件直接安装在支撑管上且热量可自由发散到炉膛中, 故这些马弗炉的加热时间特别短,且可以用于最高达1400℃的温度。由此,需要很短的加热时间或应用温度很高时,这些马弗炉便是 我们所熟知的L(T)/12型马弗炉的富有吸引力的替代品。

标准规格

·    Nabertherm最高温度1400℃

·    从两侧加热

·    支撑管上的加热元件确保热量能自由发散且使用寿命长

·    炉门上有可调的进气口

·    炉后壁中有排气孔

·    控制器B410(5个程序,每个程序有4个程序段),替代规格的控制器

额外配置

·    Nabertherm排气烟囱,带有排风机或催化器的排气烟囱

·    Nabertherm过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口(不能与排气烟囱,带风扇的排气烟囱或催化器组合使用),不气密

·    手动或自动供气系统

带陶瓷马弗炉胆的马弗炉,加热丝内置,最高温度1100

在对腐蚀性物质进行热处理时,我们推荐您使用Nabertherm L 9/11/SKM型马弗炉。窑炉配有一个内嵌加热元件的陶瓷马弗炉胆,加热从四面进 行。此炉不仅温度均匀性良好,还可以保护加热元件免受腐蚀性空气的侵蚀。此外,马弗炉胆光滑,几乎无尘(炉门由纤维保温材料构成),具有卓尔不群的品质特性。

标准规格

·    最高温度1100℃

·    马弗炉胆四面加热

·    Nabertherm陶瓷马弗炉胆有效对抗腐蚀性气体和蒸气

·    炉门可免费选配外开式炉门(L)(可用于工件摆放),或上开式炉门 (LT)(可避免操作者远离高温)

·    炉门上设有可调进气口

·    炉后壁设有排气口

·    Nabertherm控制器B410(5个程序,每个程序有4个程序段),替代规格的控制器

额外配置

·    Nabertherm排气烟囱,配备排风扇或催化器

·    过温保护限制器,根据EN60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·  用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口(不能与 排气烟囱,带风扇的排气烟囱或催化器组合使用),不气密

·    Nabertherm手动或自动配气系统

·    热电偶孔位于后墙或在炉门上

L9-11-SKM型马弗炉.png    气体供应系统,用于不可燃的保护气体或反应 气体.png    马弗炉胆四面加热.png

L9/11/SKM型马弗炉          气体供应系统         马弗炉胆四面加热

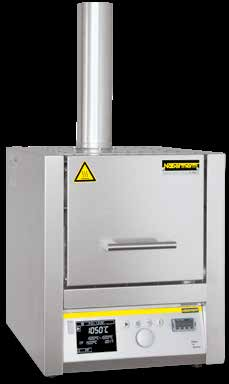

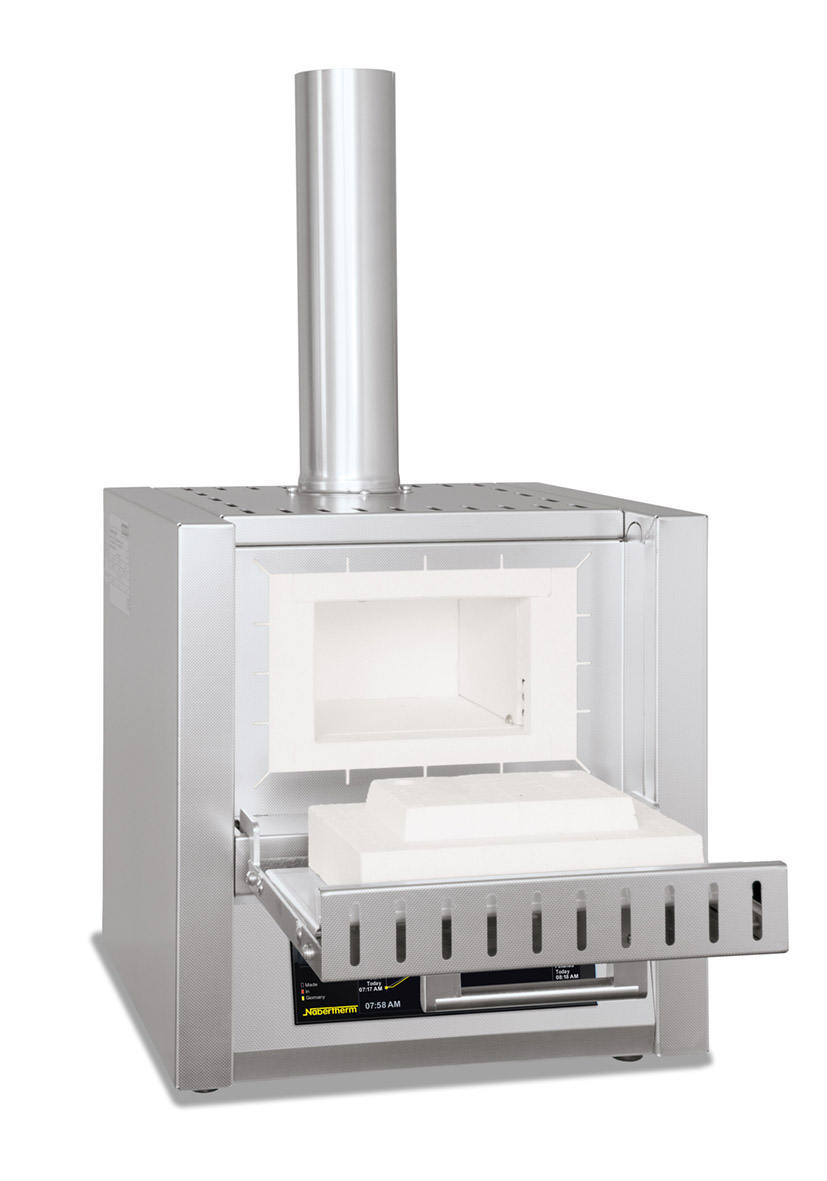

灰化炉,最高温度1100 ℃

Nabertherm灰化炉LV/11专为实验室内最高温度1050℃的灰化过程而设计。应用领域例如测定烧失量,或对食品和塑料进行灰化,以用于随 后的材料分析。通过特殊设计的进气和排气系统,每分钟可实现6次以上的换气操作,从而确保灰化过程始终具有足够的氧气。进入的空气通过炉加热装置进行预加热,以确保具有良好的温度均匀性。

LV3-11灰化炉.png    LVT5-11型灰化炉.png

LV3/11灰化炉                                   LVT5/11型灰化炉

标准规格

·    Nabertherm最高温度1100℃

·    双面加热

·    陶瓷加热板内嵌加热丝,易于维护和更换

·    每分钟换气超过6次

·    Nabertherm通过预热进气实现良好的温度均匀性,在规定的空的炉工作空间内根DIN17052-1的温度均匀性最大+/-10℃(从550℃起)

·    适用于根据ISO,   ASTM,   EN和DIN标准规定的众多标准化的灰化工艺

·    炉门可免费选配外开式炉门(LV)(可用于工件摆放),或上开式炉门(LVT)(灼热面背离操作者)

·    Nabertherm控制器B410(5个程序,每个程序有4个程序段),替代规格的控制器

额外配置

·    Nabertherm过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    热电偶孔位于后墙或在炉门上

·    Nabertherm装料架配备密闭或穿孔的金属板,用于将窑炉加载到不同的层面,包括置入/取出金属板时使用的保持架。

LV5-11型灰化炉,炉后墙内配备热电偶套管.png  装料架用于将窑炉加载到不同层面.png

LV5/11型灰化炉,炉后墙内配备热电偶套管    装料架用于将窑炉加载到不同层面

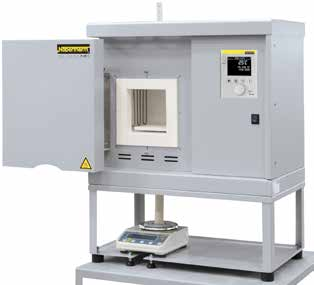

带烧失称重测定系统和软件的称重炉,最高温度1200

Nabertherm称重炉由高精度集成称量系统和软件组成,专为实验室燃烧失重的称量而研制。燃烧失重的测定不仅对残积物和家庭垃圾分析有着重 要的意义,而且可用于多种其他工艺,以进行结果评定。Nabertherm进料总重和燃烧残余物之间的差别即构成燃烧失重。加工过程中,温度和失 重数据由随同供应的软件进行记录。

标准规格

如Nabertherm L(T)型马弗炉

·    供货范围包括支架、带炉内支板的陶瓷连杆、精密称重仪和软件包

·    4套最大称重和标度范围均不相同的称量系统用于选择

·    通过用于监视、记录和控制的VCD软件包为温度和烧损进行工艺控制

·    控制器B410(5个程序,每个程序有4个程序段),替代规格的控制器

额外配置

·    Nabertherm排气烟囱,配备排风扇或催化器

·    Nabertherm过温保护限制器,根据EN60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    热电偶孔位于后墙或在炉门上

箱式炉, 最高温度1400

带砖结构或纤维保温材料的箱式炉,最高温度1400

多年来,Nabertherm LH15/12-LF120/14系列大规格箱式炉一直作为专业箱式炉用于各项试验操作,并获得广泛好评。此炉既可配备坚固的轻 质耐火砖保温材料(LH型号),也可采用组合式保温结构(LF型号),即在使用低储热、快冷却的纤维保温材料的同时在炉角安装砖保温材料。您可以在此箱式炉上安装众多额外配置,以适应加工需要。

LH30-14型箱式炉.png     带风扇的LH216.png

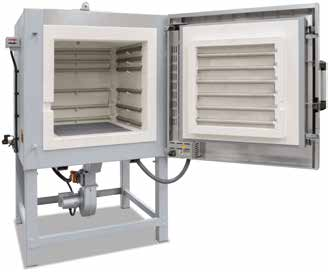

LH30/14型箱式炉         带新鲜空气风扇的LH216/12型箱式炉可加快冷却时间

标准规格

·    Nabertherm最高温度1200℃、1300℃或1400℃

·    Nabertherm五面加热的高炉膛确保良好的温度均匀性

·    安装在支承管上的加热元件自由辐射热量,使用寿命长久

·    控制器安装在炉门上,可移动,方便操作

·    炉底SiC板保护底部加热,并能平稳堆放

·    LH炉型:采用多层次的轻质耐火砖保温结构和特殊的绝热设计

·    LF炉型:优质的纤维保温材料和炉角耐火砖大大缩短加热和冷却时间

·    炉门采用砖对砖密封结构,并经过手工磨砂

·    设计功率大,加热时间短

·    自承式拱形炉顶结构稳定,在最大程度上起到防尘作用

·    炉底设有无级可调进气门

·    马达驱动的排气盖

·    供货范围包含支架

·    Nabertherm控制器B400(5个程序,每个程序有4个程序段),替代规格的控制器

额外配置

·    Nabertherm平行回转门用于高温状态下的开门操作,其中高温侧背面朝向操作人员

·    带线性电机驱动装置的上升式炉门

·    单独的壁式或立式柜,用于安装开关装置

·    冷却系统用于采用规定的温度梯度或预先设置的新鲜空气量对窑炉进 行冷却。两种运行模式可分段通过控制器的附加功能进行切换。

·    Nabertherm用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口 ·  手动或自动配气系统

·    用于确定燃烧失重的称量装置

用于退火、淬火或钎焊的箱式炉,最高温度1280

为适应实验室苛刻的工作环境,如对金属进行热处理时,Nabertherm窑炉必须采用坚固的轻质耐火砖保温结构。N7/H-N87/H型箱式炉正是解决该类问题的最佳方案。可以给这些电炉加配各种配件,如针对保护气加工处理的退火盒、辊道或带淬火槽的冷却站。从而,即便是最苛刻的应用情况如医药领域内的钛不完全退火,Nabertherm也可轻松实现,同时无需使用其它昂贵复杂的退火设备。

用装料车操作保护气体供气盒.png  三面加热的深炉膛.png

用装料车操作保护气体供气盒              三面加热的深炉膛

标准规格

·    Nabertherm最高温度1280℃

·    炉膛很深,带有三面(两侧和底部)加热功能

·    安装在支撑管上的加热元件自由辐射热量,使用寿命长久

·    底部加热受SiC抗热板保护

·    符合DIN17052-1的最佳温度均匀性,最高可达+/-10℃

·    多层保温结构降低能耗

·    供货范围内还包括底部支架,N7/H-N17/HR为台式型号

·    Nabertherm平行导向门向下开启(防止炉门热辐射)

·    气压减震器/弹簧方便炉门开关

·    控制器B400(5个程序,每个程序有4个程序段),替代规格的控制器

高温炉,最高温度 1800

带有SiC棒加热元件的台式高温炉,最高温度1600

Nabertherm这种功率强大的实验室马弗炉具有最高温度1400  ℃、1500℃,  1550℃   或1600℃。坚固耐用的SiC棒和短暂的加热时间使该高温炉 获得了广泛的实验室应用。根据炉型和使用条件的不同,在1400℃的最高温度下,设备可以缩短加热时间到20-25分钟。

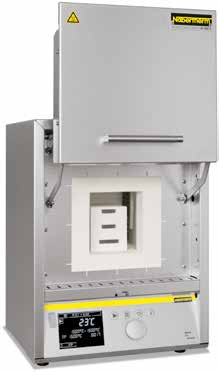

LHTCT01/16型高温炉

标准规格

·    Nabertherm最高温度1400℃、1500℃、1550℃ 或1600℃

·    工作温度达1500  ℃(针对高温炉LHTC/16),当工作温度较高时,磨损量肯定会增加

·    炉门可选配外开式炉门(LHTC)(可用于工件摆放),或上开式炉门 (LHTCT)(灼热面背离操作者)(LHTCT01/16型高温炉仅带升降门)

·    带固态继电器的开关设备控制SiC棒功率

·    加热棒更换简单

·    Nabertherm进气口可调,顶盖上设有排气口

·    控制器C450(10个程序,每个程序20个程序段),替代规格的控制器

额外配置

·    Nabertherm过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    Nabertherm用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口,不气密 ·  手动或自动配气系统

带有MoSi2加热元件的台式高温炉,最高温度1800

Nabertherm这种紧凑型高温炉的台式炉型具有各种优点。一流的制作工艺、优质的材料和便捷的操作使该炉型获得了广泛的研究和实验室应用。 即便是针对技术性陶瓷(如陶瓷牙桥)的烧结,此类窑炉亦是最佳的选择。

标准规格

·    Nabertherm最高温度1600℃、1750℃或1800℃

·    建议工作温度1750℃(针对LHT/18型),当工作温度较高时, 磨损量肯定会增加

·    优质的二硅化钼加热元件

·    进气口可调,顶盖上设有排气口 ·  B型热电偶

·    Nabertherm控制器P470(50个程序,每个程序有40个程序段)

额外配置

·    Nabertherm过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口,不气密 ·  手动或自动配气系统

高温底部升降炉,最高温度1700

Nabertherm电动升降台大大简化LHT/LB(Speed)型高温炉的装料。炉膛的环绕加热可保证最佳的温度均匀性。对于LHT01/17LBSpeed以及 LHT02/17LB  Speed型台式炉,物料可放置在工业陶瓷制的炉料容器中。最多可叠放三个炉料容器,从而确保较高的生产效率。

标准规格

·    Nabertherm最高温度1650℃,   1700℃(LHT 16/17 LB)

·    用二硅化钼制成的高品质加热元件在炉料和加热元件之间具有极佳的 防化学反应性能

·    炉膛采用3(LHT 02/17 LB Speed)面或4(LHT 01/17 LB Speed)面加热 设计,具有极佳的温度均匀性

·    炉膛容积达1,2或16升,工作台面积大

·    工作台采用按键控制的高精度齿形皮带电驱动装置 ·  炉顶有排气口

·    S型热电偶

·    控制器P470(50个程序,每个程序有40个程序段)

额外配置

·    Nabertherm过温保护限制器,根据EN  60519-2标准热力保护级别2调节断开温度, 以防止窑炉和工件超温

·    可叠放装料容器,取决于炉型,最多可装两层或三层料

·    炉底带可调节的进气口

电动可升降炉底.png   可堆叠叠放的装料容器.png   LHT01-17LBSpeed型号采用4面加热的炉膛.png

电动可升降炉底   可堆叠叠放的装料容器   LHT01/17LB Speed型号采用4面加热炉膛

带称重仪的高温炉,最高温度1750

这些高温炉子是Nabertherm专为在实验室里确定燃烧失重和热解重量分析(TGA)而开发的。整套设备由1600℃或1750℃的高温炉、工作台架、 穿过窑炉的精密称重仪和功能强大的软件组成。利用软件可以记录温度的变化以及不同时间的重量损失。


LHT04/16 SW型高温炉型带用于确定燃烧失重的称量装置

标准规格

·    Nabertherm最高温度1600℃或1750℃

·    优质的二硅化钼加热元件

·    双层条纹不锈钢炉壳和附加冷却装置确保很低的外壳温度

·    可调节的进气口

·    炉顶设有排气口

·    B型热电偶

·    供货范围包括支架、带炉内支板的陶瓷连杆、精密称重仪和软件包

·    4套最大称重和标度范围均不相同的称量系统用于选择

·    Nabertherm通过用于监视、记录和控制的VCD软件包为温度和烧损进行工艺控制

4套最大称重和标度范围均不相同的称量系统用于选择.png  优质的二硅化钼加热元件.png

4套最大称重和标度范围的称量系统用于选择    优质的二硅化钼加热元件

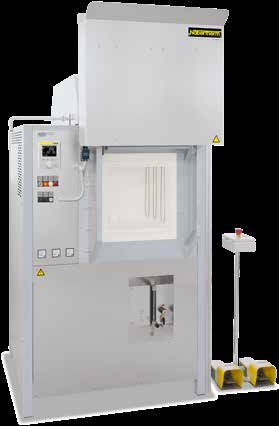

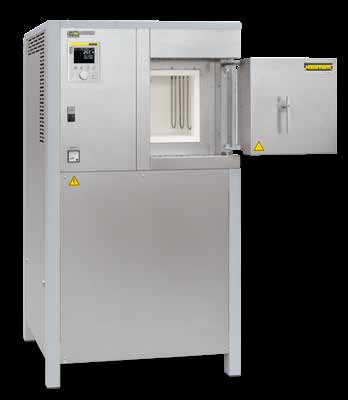

带有 MoSi2加热元件的落地式高温炉,最高温度1800

由于采用坚固紧凑的立式构造,Nabertherm该型高温炉适于实验室内对精确度要求很高的各项操作。出色的温度均匀性和精细的设计确保极高的 质量。根据具体应用,您可以采用我们提供的各类配置扩展您的窑炉。

高温炉HT16-17.png    高温炉HT64-16S带升降门.png

高温炉HT16/17                            高温炉HT64/16S带升降门

标准规格

·    Nabertherm最高温度1600℃、1750℃或1800℃

·    建议工作温度1750℃(针对 HT /18型),当工作温度较高时, 磨损量肯定会增加

·    带有风机冷却装置的双层炉壳结构,可使炉外壁温度较低

·    通过二硅化钼加热元件进行两侧加热

·    高品质的纤维隔热材料,带有专用的背衬隔热材料

·    安装了由凹槽和榫接块构成的炉侧墙隔热材料,确保了向外的热量损 失较低

·    Nabertherm长期耐用的炉顶隔热材料,带有特殊的悬挂结构

·    带有链条导向装置的平行摆动门,用于对门进行预定开关 ·     两门结构形式(前/后),用在从 HT  276/…型起的高温炉上 ·     迷宫式密封装置确保了在门范围内温度损失最小

·    底面增强系统用于保护底部纤维隔热层,从HT16/16起为标配(单位 负载 5  kg/dm2)

·    炉顶设有排气口,带电动排气阀,通过控制器附加功能进行控制 ·  通过可控硅对加热元件进行控制

额外配置

·    Nabertherm冷却系统用于采用规定的温度梯度或预先设置的新鲜空气量对窑炉进 行冷却。两种运行模式可分段通过控制器的附加功能进行切换。

·    在空气中排胶的安全包。由于会释放出碳氢化合物,使得技术陶瓷的 排胶成为关键的工艺。二氧化碳具有可燃性,其危险在于,炉膛内会 形成可燃混合物。Nabertherm根据工艺和粘结剂用量,提供定制安全 包,以实现安全的窑炉运行。

·   Nabertherm 特制加热元件用于氧化锆的烧结

·    用不易燃保护气体或反应气体吹洗电炉所需的保护气体接口

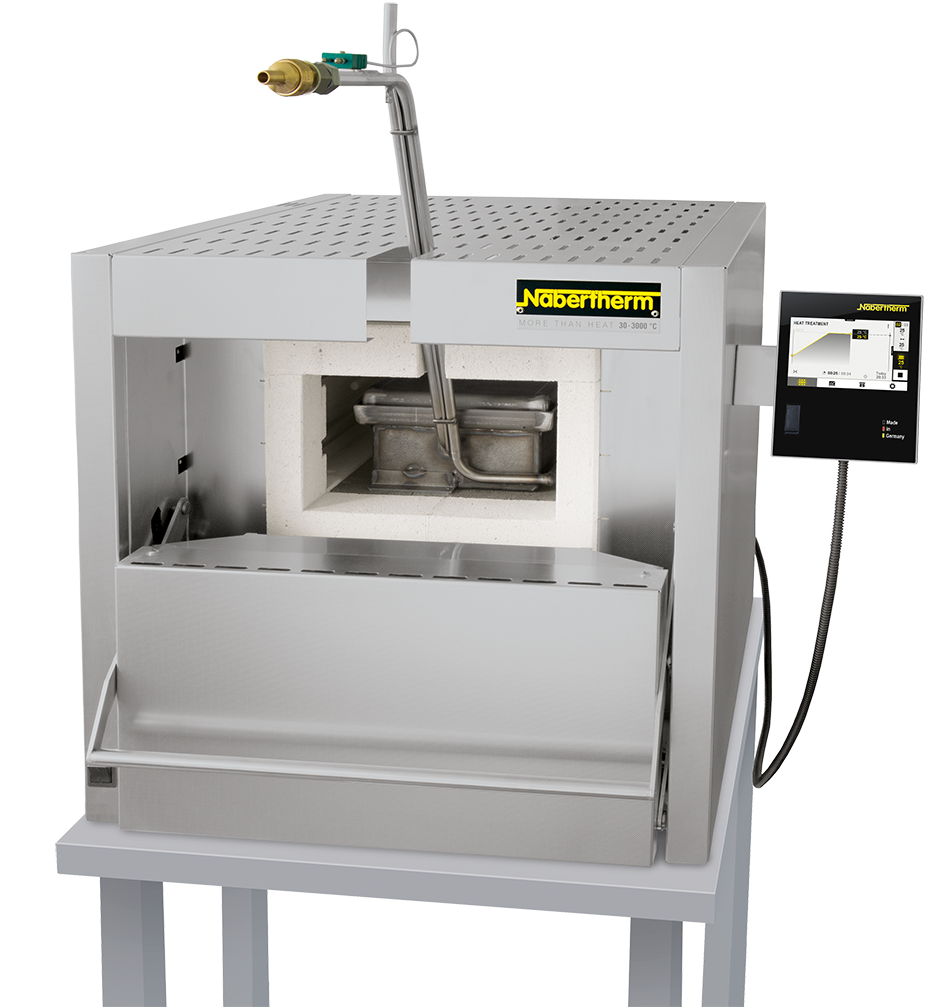

·    自动供气系统带电磁阀和转子流量计,通过控制器附加功能进行控制 ·  过程用箱用于改善气体的密度并用于保护炉膛免遭污染

·    炉底隔热层采用可承受较高炉底负荷的轻质耐火砖制成 (Tmax 1700 ℃)

·    提升式炉门

·    自动门锁,包括炉门接触开关

·    以太网接口

自动供气系统带电磁阀和转子流量计.png   两门结构形式,用在从HT276…型起的高温 炉上.png   HT16-16型高温炉以上的炉型适用于给纤维保温材料卸载的炉底加固件.png

带有SiC棒加热元件的落地式高温炉,最高温度1550

Nabertherm通过垂直悬挂式SiC棒进行加热的HTC16/16-HTC450/16型箱式高温炉特别适用于烧结热处理,最高工作温度可达1550℃。对于某些热处理过程,例如氧化锆的烧结,使用SiC棒比使用二硅化钼热电偶更合适,因为前者不会与炉料发生反应。这些窑炉的基本结构和HT制造系列的型号相似,可配置同样的附加装备。

标准规格

·    Nabertherm最高温度1550℃

·    带有风机冷却装置的双层炉壳结构,可使炉外壁温度较低

·    通过垂直悬挂式    SiC  棒从两侧进行加热

·    Nabertherm 高品质的纤维隔热材料,带有专用的背衬隔热材料

·    安装了由凹槽和榫接块构成的炉侧墙隔热材料,确保了向外的热量损 失较低

·    长期耐用的炉顶隔热材料,带有特殊的悬挂结构

·    带有链条导向装置的平行摆动门,用于对门进行预定开关,而不会损 坏隔热材料

·    两门结构形式(前/后),用在从 HTC276/…型起的高温炉上

·    迷宫式密封装置确保了在门范围内温度损失最小

·    炉底加固件构成平稳的装载底面,Nabertherm可保护炉底纤维保温材料不受损并提高装载量

·    炉顶设有排气口,带电动排气阀,通过控制器附加功能进行控制

·    通过可控硅对加热元件进行控制

·    Nabertherm温度选择限制器,采用符合EN  60519-2 标准第2 温度防护等级的可设置断电温度,用于对炉子和产品进行过温保护

在一台高温炉上的排胶系统配有垂直悬挂式SiC棒和可选配的多孔进气管.png   自动供气系统.png   两门结构形式,用在从HT276…型起的高温炉上.png

SiC棒和可选配的多孔进气管    自动供气系统     两门结构形式

带有MoSi2加热元件及轻质耐火砖隔热层的高温炉,最高温度1700

Nabertherm HFL16/16-HFL160/17型高温炉最显著的特点是炉衬采用坚固的轻质耐火砖材料。此炉型尤其适合那些产生腐蚀性气体或酸性物的 加工过程,如熔化玻璃。

如HT型高温炉

·    Nabertherm 最高温度1600℃或1700℃

·    轻质耐火砖隔热材料,坚固耐用,带有专用的背衬材料

·    轻质耐火砖砌成的炉底,用于支撑较高的装载重量

·    带有链条导向装置的平行摆动门,用于对门进行预定开关,而不会损 坏隔热材料

·    迷宫式密封装置确保了在门范围内温度损失最小

不易燃保护或反应气体的充气系统.png   安装在顶盖内的热电偶套管,带支架.png   轻质耐火砖隔热层和二硅化钼材质的加热元件.png

不易燃保护充气系统  安装在顶盖内的热电偶套管   轻质耐火砖隔热层和二硅化钼加热元件

适用于特殊应用的窑炉

Nabertherm 火试金/灰吹炉,最高温度1300 ℃

Nabertherm 梯度炉或拉伸退火炉,最高温度1300℃

Nabertherm 快烧炉,最高温度1300℃

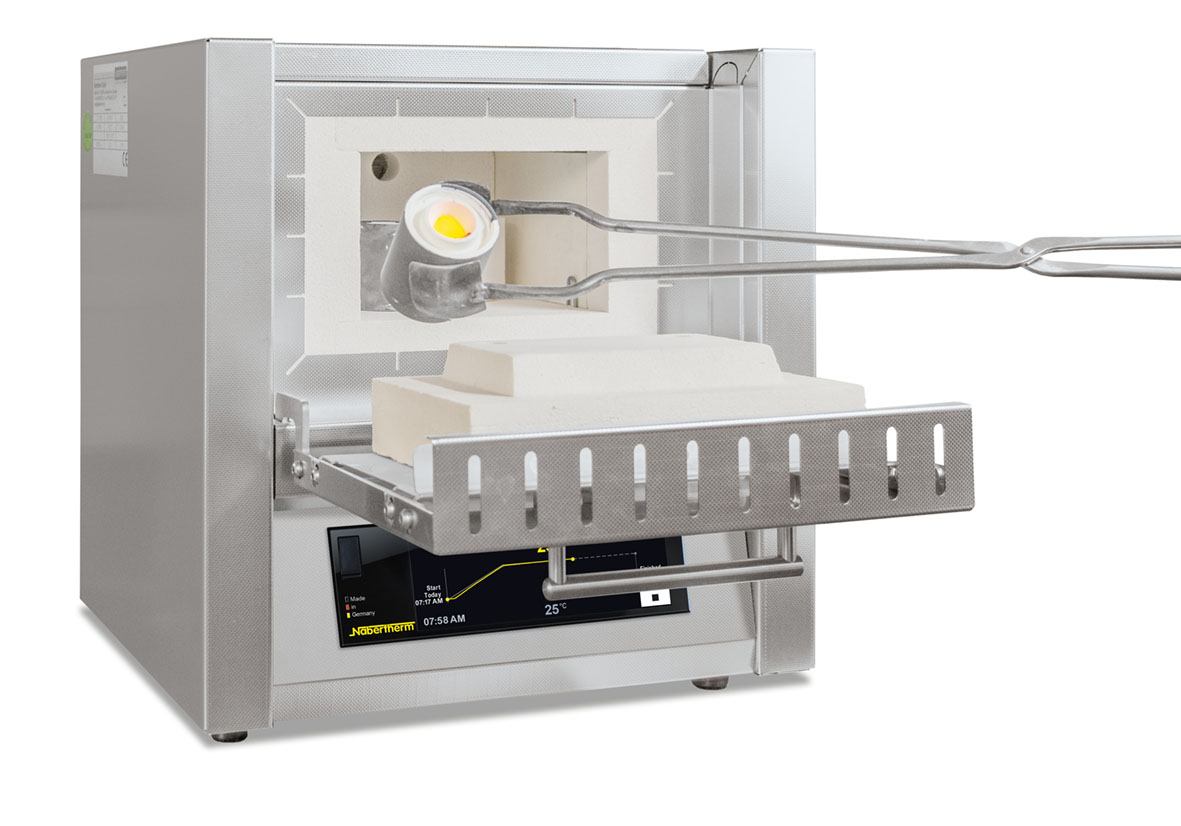

Nabertherm 实验室用熔化炉,最高温度1400℃


代理协议

Product display

  • 没有下载文件

资料下载

Data download

  • 没有下载文件
