一、HNP Mikrosysteme 公司介绍

HNP Mikrosysteme成立于1998年，坐落于德国北部。在世界范围内开发、制造和销售微型齿轮微流量泵，该泵能快速、精准输送填充微量少量液体，快速准确进行微量、少量液体注入，在此基础上，HNPM公司还提供开发配料系统的客户定制服务。应用领域包括分析仪器、机械工程、化学和制药过程，以及燃料电池、生物技术、有机电子、航空航天等新领域。

公司约有90名员工，包括科学家,工程师和设计师，从事产品的开发、设计、驱动和控制技术、软件开发、组装、质量保证、管理等。微型环形齿轮泵(mzr®‑pumps) 提高移液、灌注、填充或输送等应用性能，并能协助技术人员研究开发新型产品。有效地完成了传统微流体领域的任务，并开辟了新的技术领域。其凭借创新的理念在微技术领域取得无数奖项。

二、HNPM微泵的原理

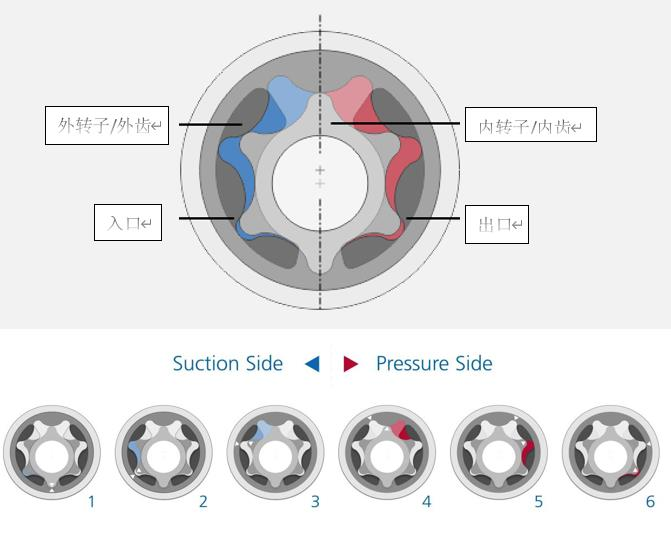

微型环形齿轮泵是小型化的旋转式正排量泵。基于微环形齿轮原理，带有内齿外转子和外齿内转子。内转子比外转子少一个齿，齿数比为6/7或10/11。转子的制造公差在几微米的范围。微型环形齿轮泵的轴连接到内部转子，并由精确控制的电动机提供动力。外转子可旋转地安装并由内转子驱动。当转子围绕它们的偏移轴转动时，泵送室的容积在输入侧增加并同时在泵的输出侧减小。在肾形入口和出口之间产生均匀且低脉动的流速。 基于以上原理，HNPM的微泵具有低脉动和高精度的特点，适合微流量、高粘度液体的输送。

三、HNPM 微泵的产品系列

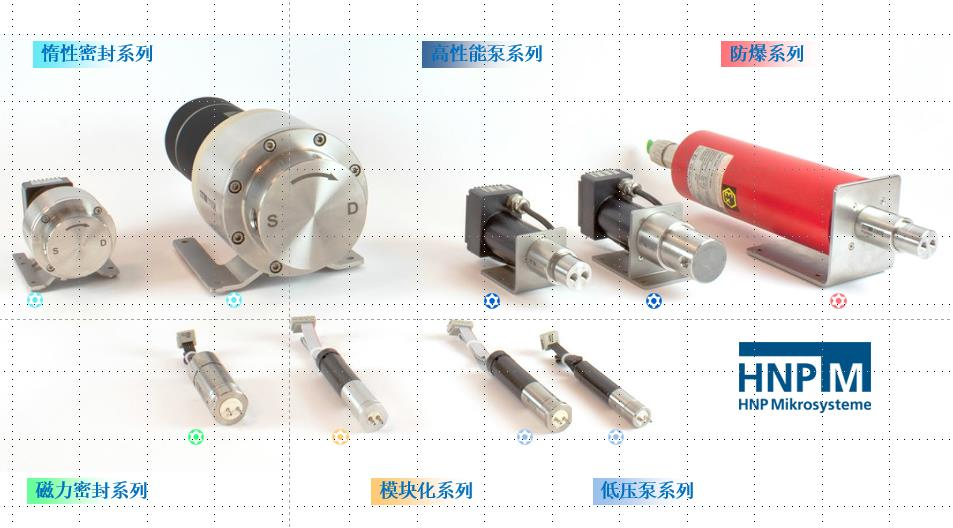

HNPM微型环形齿轮泵系列产品包括5大系列的mzr®‑pumps泵，用于剂量和定量从低粘度到高粘性液体。根据不同型号，剂量容积从0.25 μl起,流量从1 μL/h 到 1.1 L/min，压力从0到150 bar。液体粘度的范围 从0.3 到1,000,000 mPas. 也有防爆版本,适用于危险防爆环境。

HNPM微型计量泵、HNPM微量泵、HNPM密封惰性泵、HNPM低压泵、HNPM模块泵、HNPM磁性密封泵等。

HNPM微泵的特点是低脉动、低剪切应力、低死体积、使用寿命长、重量轻、结构紧凑以及耐磨耐腐蚀材料。尤其适合挑战性的液体输送任务，例如 高粘度液体、腐蚀性液体、低温、高温液体、危险爆炸性的液体等。

1、HNPM高性能泵系列-精密剂量微泵

高性能泵系列是非常适用于需要高精度，中压范围，高温和0.3-1000000mPas的粘度范围的具有挑战性的计量任务。泵有一个双面轴承系统，由带有集成控制器的强大直流伺服电机驱动。有多种附加模块可以选择，例如流体密封模块、加热模块、隔热模块或齿轮模块，高性能微流量泵推荐用于机械及设备工程。基于泵的尺寸，标准化的接口1/4“-28 UNF，1/8“ NPT or 3/8“ NPT 都可提供。

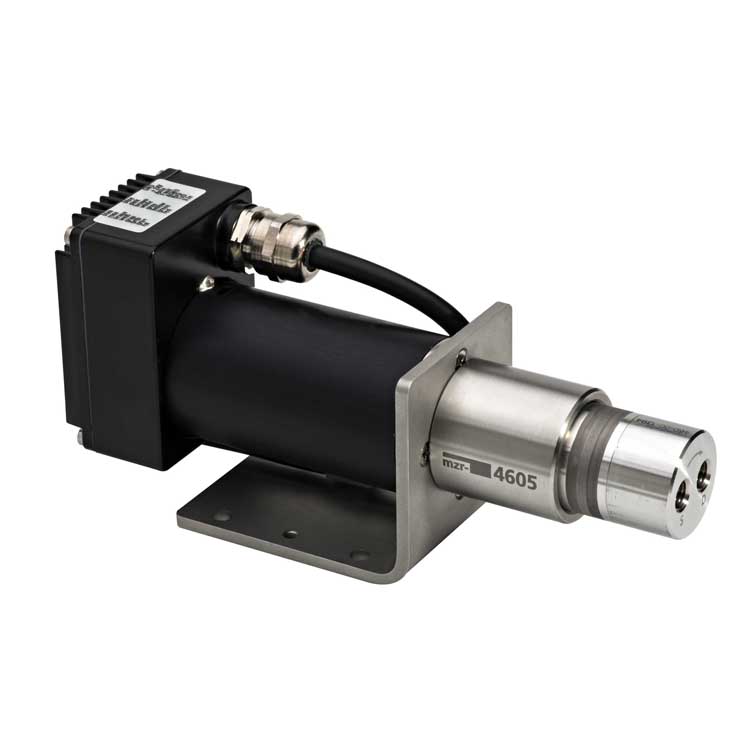

型号：mzr-2905微泵、mzr-4605微泵、mzr-7205微泵、mzr-11508微泵

优势：高压差、高粘度、可选加热功能、可选齿轮箱、防爆指令版本。

高性能泵系列可以增加泵的辅助模块，例如，可以提供流体密封模块，用于剂量空气和湿敏感液体或者真空应用，可以增加减速器，用于高粘度液体和高压情况下的液体输送。增加热绝缘模块，用于输送不同温度冷热的液体（-20℃至200℃），增加加热模块，可以对泵头进行加热，用于保持液体的温度，高温可达150℃。

2、HNPM低压泵系列

低压泵系列适合低压和低粘度的精密计量任务，尤其适合剂量微量的非润滑液体。使用直流迷你电机，泵尺寸小和功耗低，可以轻松的集成到OEM应用中。是一种可用于分析仪器的创新型的微泵。具有低脉动、高精度和低剪切应力，在微升范围内高精度的分配低剂量的液体。由于其紧凑和小体积的设计。该泵适用于低压和低粘度液体的剂量和测量，如去离子水、水溶液、甲醇、溶剂、机油和润滑剂。其中mzr2521微泵直径为13mm,长度为75mm,最低流量为0.25μL. 流量范围为0.15 mL/min -9 mL/min,压差0-3bar, 粘度范围: 0.3-100 mPas。低脉动，低剪切应力，使用寿命长。

HNPM低压系列微泵拥有动态流量控制功能，具有微量输送且易于校准的特点。产品型号包括mzr2521,mzr-2921,mzr4622。低压微泵非常适合集成分析仪器及自动化系统、微流控系统及芯片实验中，例如实验室移液机器人，可以集成8个低压微泵，进行多通道液体的转移及移动。小的体积、高的移液精度，宽的计量范围以及可以减少阀门的使用数量，低维护及长寿命的特点，在自动化移液系统中极具竞争力。例如在Slug-flow PCR 扩增仪中，采用mzr微泵可实现极低的流量控制和精确的给料。

3、HNPM密封和化学惰性系列

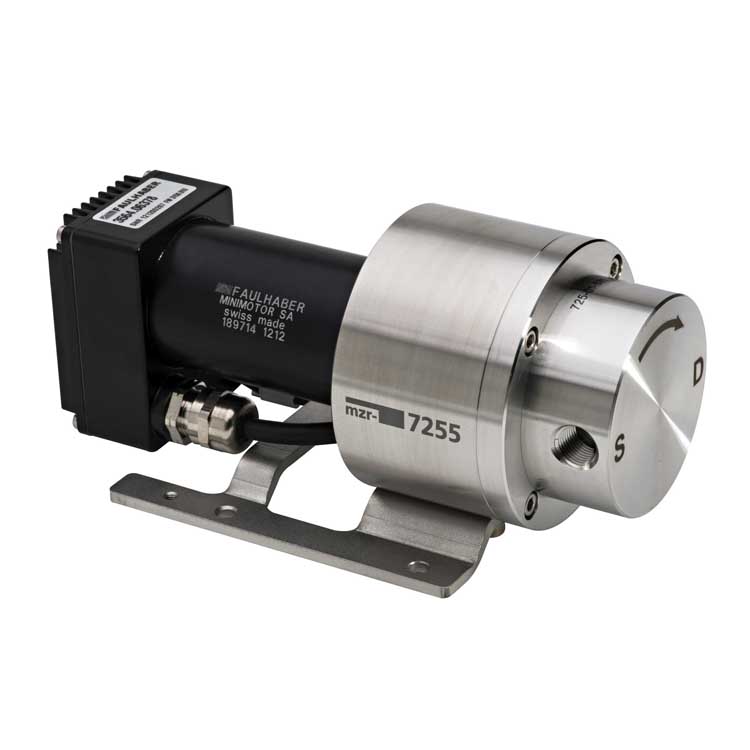

密封和化学惰性系列微泵普遍适用于腐蚀性液体，由镍基碳化钨或氧化锆、氧化铝等陶瓷制成的转子和功能元件使泵具有高的耐化学性和优异的耐磨性。这种泵的轴承材料采用热等压的碳化硅（SSiC）和合金C22（2.4602）的外壳部件，可用于要求苛刻的氧化和还原液体，酸，碱和溶剂。产品型号有mzr6355, mzr7255,mzr11558

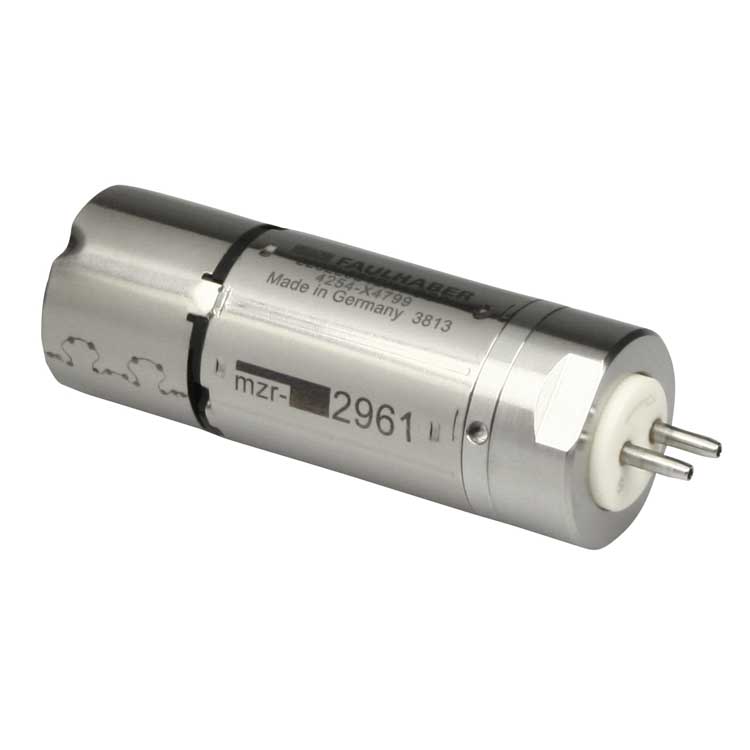

优势：密封设计、耐化学性、可更换泵头、高工作压力、可选加热功能、兼容FDA、防爆指令版本磁性密封系列的微流量泵由抗扭的NdFeB磁力联轴器驱动。磁性密封系列的泵能够处理结晶、对空气敏感和易吸湿的液体，泵的紧凑尺寸通过全新的产品设计和与集成运动控制器的协调来实现。 该泵可用于所有需要无泄漏操作，寿命长以及低能耗的领域。产品型号有mzr2965, mzr4665,mzr7265

4、HNPM模块化系列-微型环形齿轮泵

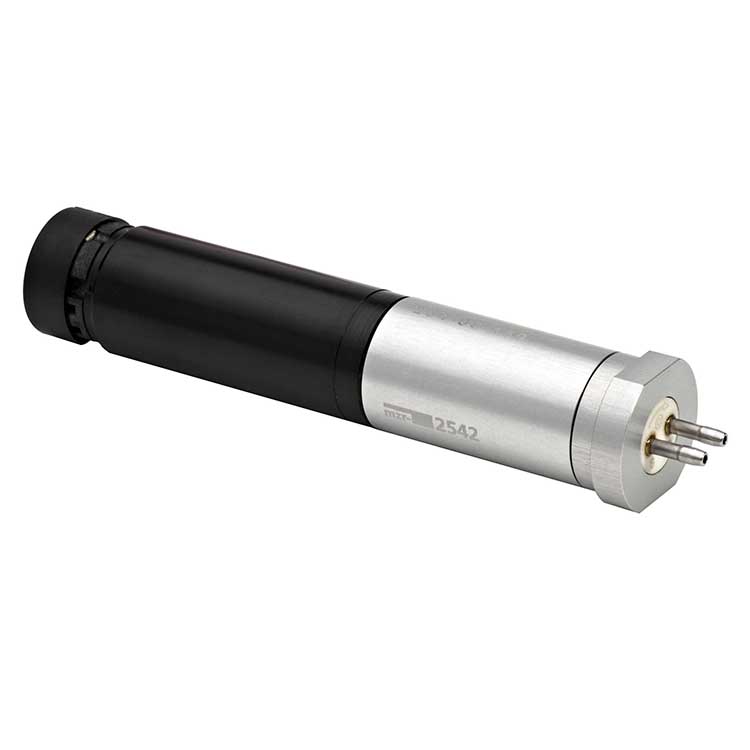

模块化微型环形齿轮泵适用于微腐蚀液体。当配有氧化物陶瓷轴承部件时，泵体以及转子不同材料的组合根据待输送的液体决定。转子可以是氧化锆基陶瓷，也可以是镍基碳化钨。接液的泵外壳可由合金C22，316L不锈钢，铝 和PEEK™材质组成不同选择。该泵涵盖了从分析仪器到化学的各种应用。型号有：mzr2542微泵， mzr2942微泵, mzr7245微泵

模块化微泵的产品特点：化学惰性材料，高度剂量准确性，低脉动，低剪切力，结构紧凑，长寿命，动态智能驱动与控制。

5、HNPM防爆系列

高性能系列泵和密封惰性泵。可以配备防爆电机，可在具有潜在爆炸风险或UL / CSA认证的区域中使用。泵的许可符合欧盟指令2014/34/EU的ATEX防爆指令。

此外，HNP Mikrosysteme 还提供OEM泵的开发, 以及成套的微流体模块化加料系统，例如适合精细化工和制药领域的剂量系统（MoDos）,该系统包括HNPM 微泵、过滤器、传感器、阀门和控制器等，实现液体的间断或者连续给料。微型化的分配模块μDispense 可用于分析仪器，是紧凑型的剂量系统，实现了微升到毫升的精密剂量，液体分配模块LiquiDos 是用于分析和研发的多功能的给料系统，有触屏的控制模块，操作简便，用于手动或者自动给料。

四、HNPM 微泵的应用领域

HNPM微泵的主要应用领域在生命科学、化学、制药及机械工程，其应用场景包括

• 分析仪器 • 胶黏剂剂量 • 制药工程

• 分子诊断  • 灌装和加药技术 • 精细化工

• 样品制备 • 低体积润滑 • 流动化学

• 微粒分析 • 硅化技术 • 化学工程

• 生物技术 • 聚氨酯灌浆 • 涂层技术

• 流式细胞仪 • 食品技术 • 实验室自动化

• 色谱 • 航天技术 • 有机电子学

• 真空剂量 • 激光技术等
